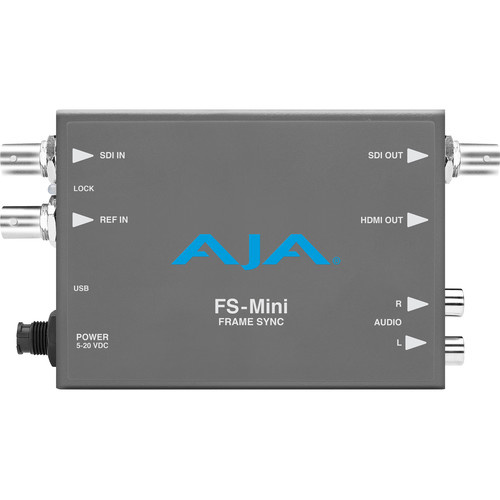

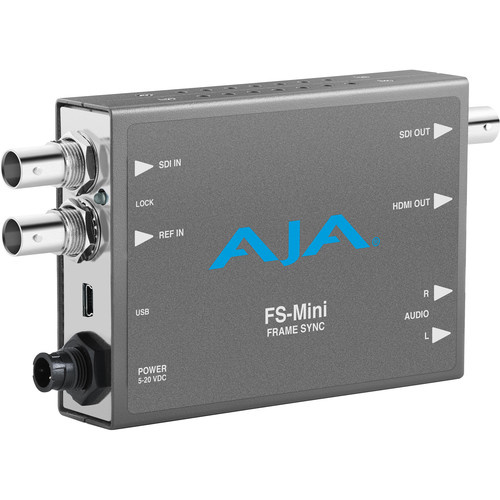

FS-Mini Frame Synchronizer
De AJA FS-Mini is een draagbare frame-synchronisator van uitzendkwaliteit die frame-synchronisatie ondersteunt van niet-getimede 3G-SDI, HD en SD videosignalen. Het compacte ontwerp past achter een monitor, op de achterkant van een rack of op een cameraopstelling en biedt een flexibele manier voor het synchroniseren en converteren van een breed scala aan videoformaten naar de huisstandaard in broadcast engineering en live-event toepassingen. De FS-Mini biedt 3G-SDI in- en uitgang, HDMI-uitgang en 2-kanaals RCA-audio-uitgang. Het apparaat heeft ook een referentie-ingang voor vergrendeling op een lokale referentie en maakt up-, down- en cross-conversie van hoge kwaliteit mogelijk. Het apparaat kan worden bediend via lokale DIP-schakelaars of via USB met AJA's gratis Mini-Config toepassing voor Mac en Windows.
De FS-Mini accepteert een niet-getimed signaal, frame-synchroniseert het, verwerkt het en routeert het automatisch naar de SDI-uitgang voor gebruik in de productie en tegelijkertijd naar de HDMI-uitgang voor monitoring. Je kunt kiezen welke twee audiokanalen worden doorgestuurd naar de RCA audio monitoruitgangen. Een vergrendelbare voedingsadapter wordt meegeleverd, en een optionele D-Tap kabel kan worden gebruikt voor het opnemen van batterijvoeding op afgelegen locaties.
Belangrijkste functies
- Utility frame sync functie; zet ingangssignalen gelijk met een externe referentie
- Ondersteunt bi-level en tri-level referenties
- Hoge kwaliteit 10-bit videoverwerking
- Verwerking met lage latentie; nominale videovertraging van 1 frame
- Bevriest (bij ingangssignaalverlies) op zwart of laatste goede frame
- Synchroniseert 3G, HD en SD videoformaten
- Gelijktijdige SDI- en HDMI-uitgangen
- 16-kanaals ingebedde SDI audio I/O
- 8-kanaals HDMI-audio-uitgang
- 2-kanaals analoge RCA-uitgangen bij -10 dBV (nominaal)
- Utility-framerateconversie; ondersteunt 3:2 pulldown
- Up-, down- en cross-conversie tussen 3G-, HD- en SD-videoformaten
- AFD ingangsdetectie; down-converteerregeling
- Eenvoudige configuratie via een DIP-schakelaar of USB-poort en de gratis te downloaden Mini-Config software voor Mac/Windows
- Universele 5V voeding inbegrepen
Video verwerking
- Framerate-conversie/filmcadans verwijderen/invoegen: 3:2
- Bevriezen (bij ingangssignaalverlies) naar zwart of laatste goede frame
- AFD-ingangsdetectie, down-converteerregeling
- Nominale videovertraging voor HD/SD: 1 frame
Up-conversie
- 10-bits hardwareconversie
- 4x3 Pillar: resulteert in een 4x3 beeld in het midden van het scherm met zwarte zijbalken
- 14x9 Pillar: resulteert in een 4x3-beeld dat enigszins is ingezoomd om een 14x9-beeld te vullen met zwarte zijbalken
- Volledig scherm: resulteert in een 4x3 beeld horizontaal uitgerekt om een 16x9 scherm te vullen
- Letterbox naar volledig: resulteert in een beeld dat is ingezoomd om het volledige scherm te vullen
- Wide Zoom: resulteert in een combinatie van zoom en horizontaal uitrekken om een 16x9 scherm te vullen; deze instelling introduceert een kleine wijziging in de beeldverhouding
Down-conversie
- 10-bits hardwareconversie
- Bijsnijden: beeld wordt bijgesneden om op een nieuw schermformaat te passen
- Anamorf: HD-beeld wordt geconverteerd naar schermvullend SD met een beeldverhouding van 16x9
- 14x9: beeld wordt iets verkleind terwijl de beeldverhouding behouden blijft; zwart wordt toegevoegd aan de boven- en onderkant en de linker- en rechterkant worden bijgesneden
- Auto AFD: selecteert automatisch de beste downconverteermodus op basis van de Active Format Description (AFD)-code van de ingangsvideo.
- Letterbox: beeld wordt verkleind met een zwarte boven- en onderkant toegevoegd aan het beeldgebied met behoud van de beeldverhouding
Cross-conversie
- 10-bits hardwareconversie
- 1080i naar 720p
- 720p naar 1080i
- 720p naar 1080PF
Beeldverhoudingconversie voor SD naar SD
- Letterbox: transformeert anamorf SD-materiaal naar een letterboxbeeld
- H Crop: produceert een horizontaal uitgerekt effect op het beeld; transformeert anamorfe SD naar volledig frame
- SD Pillarbox: produceert een beeld in het midden van het scherm met zwarte randen aan de linker- en rechterkant en een geanamorfoseerd beeld in het midden
- V Crop: transformeert SD-letterboxmateriaal naar een anamorf beeld
- 14x9: omzetting van anamorf naar 14x9
Aanvullende gegevens
- Ondersteunt het doorgeven van ingesloten PCM-audio
- Ondersteunt het doorgeven van niet-PCM-audio wanneer de bron op tijd is met de geselecteerde SDI In of Ext Ref (niet-PCM-audio wordt niet ondersteund tijdens framesynchronisatie)
- Alle andere ANC-gegevens worden niet doorgegeven
- HDCP
- De FS-Mini codeert de HDMI-uitvoer niet met HDCP-codering.
- HD-SDI ingangen naar de FS-Mini zijn per definitie ongecodeerd.
- De HDMI specificatie vereist dat HDMI monitoren ongecodeerde ingangen ondersteunen.
Genlock
- Vergrendelen op een externe referentie
- Vergrendelen op SDI ingang
- Vrije loop
Gebruikersinterface
USB-poort gebruikt met een meegeleverde USB-kabel en gratis Mini-Config softwaretoepassing om het apparaat te configureren via PC of Mac.
Mini-Config software
AJA's gratis Mini-Config software voor Mac en Windows kan worden gebruikt met elke USB-compatibele AJA Mini-Converter en biedt een gebruiksvriendelijke grafische interface met gedetailleerde informatie over de huidige in- en uitvoerformaten.
In de doos
- AJA FS-Mini Frame Synchronizer
- AJA DWP-U-R1 Wereldwijde voeding voor AJA Mini-converters
- USB kabel
