AJA Corvid 44 12G Compact 12G-SDI Power - T

12G-SDI PCIe, x4-kanaals I/O, korte montage, met ventilator, HDBNC

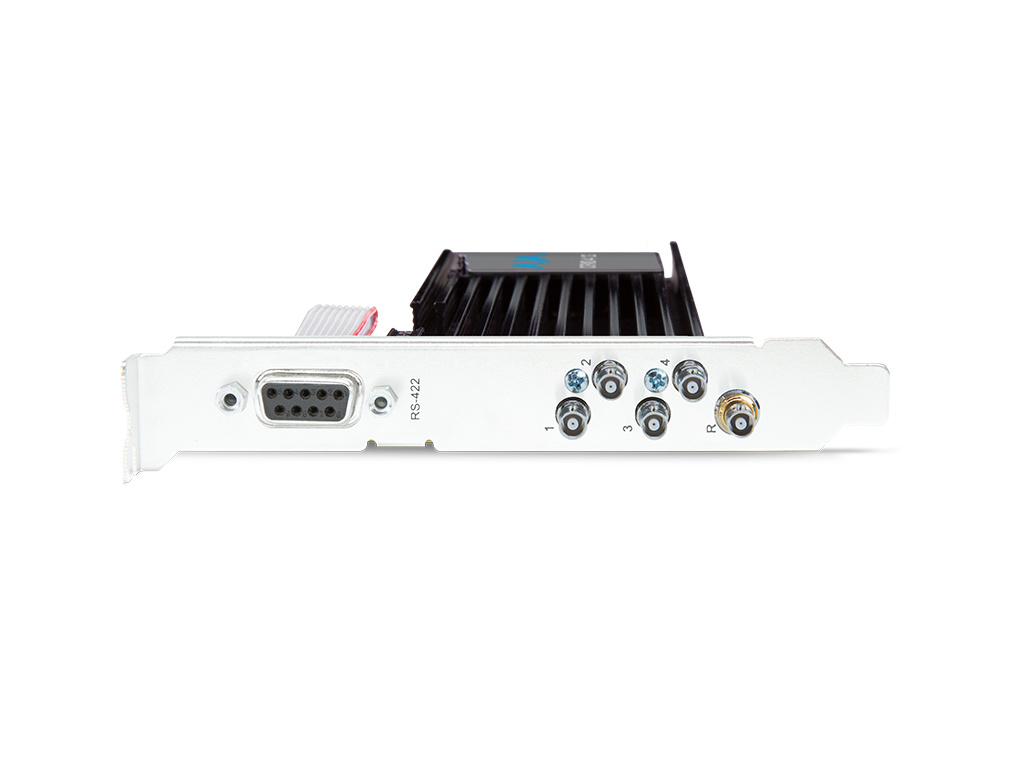

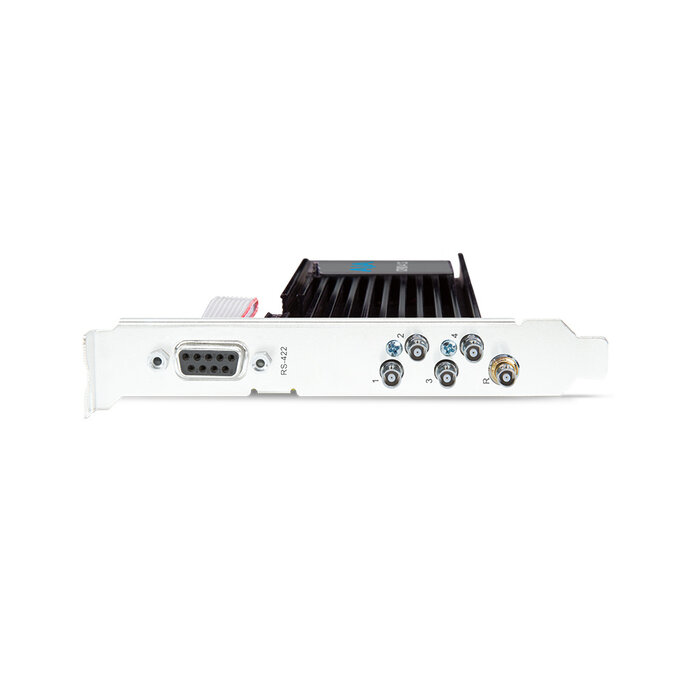

Corvid 44 12G
Compacte 12G-SDI-prestaties

Neem de controle over de meest veeleisende projecten met de enorme kracht van het nieuwste lid van de Corvid-productlijn. Corvid 44 12G is AJA's razendsnelle, compacte 8-baans PCIe 3.0 I/O-kaart met vier bidirectionele 12G-SDI HD-BNC-connectoren, ontworpen voor de meest veeleisende video- en audioworkflows van dit moment. De Corvid 12G 44 is verkrijgbaar in meerdere configuraties, waaronder volledige hoogte of laag profiel, met passieve of actieve koeling.

Of u nu werkt met HFR 8K/4K/UltraHD, 2K/HD, SD, Deep Color en/of HDR, ervaar de kwaliteit en het vertrouwen dat de Corvid 44 12G uw projecten geeft. Corvid 44 12G ondersteunt 10-bits 4:2:2 en 4:4:4 bij maximaal 12-bits kleurruimten en biedt vastlegging en uitvoer via 12G-SDI, dat ook achterwaarts compatibel is met 6G-SDI, 3G-SDI en 1,5G-SDI. De bidirectionele 12G-SDI-poorten bieden een enorme flexibiliteit voor vastleggen en gelijktijdig doorsturen voor een reeks oplossingen.

Kenmerken
- 12G-SDI I/O voor 8K, UltraHD2, 4K, UltraHD, 2K, HD en SD met HFR-ondersteuning tot 8K 60p bij YUV 10-bit 4:2:2 en ondersteuning voor RGB 12-bit 4:4:4 tot 8K 30p
- 4x bidirectionele 12G-SDI-poorten en 1x referentie-ingang
- Keuze uit robuuste HD BNC-connectoren, met bijgeleverde HD BNC-naar-BNC-kabels, of een BNC-model op ware grootte
- 16-kanaals ingebedde SDI-audio per 12G-SDI-poort
- 10-bits downstream keyer in hardware, met ondersteuning tot 4K-resolutie
- AJA SDK-compatibiliteit op Windows, MacOS an

Ontwerp met laag profiel voor gebruik in werkstations of servers
- 8-baans PCIe 3.0 ontwerp
- RS-422 seriële besturing via PCIe-beugel of header op de kaart
- Actief of passief koellichaam
- Drie jaar garantie

12G-SDI, Multi-Format PCIe I/O-kaart
De Corvid 44 12G heeft vier bidirectionele 12G-SDI-poorten met een referentie-ingang. 8K invoer of uitvoer is mogelijk met vier 12G-SDI kabels en 4K/UltraHD I/O kan worden bereikt met een enkele 12G-SDI of 6G-SDI kabel of vier 3G-SDI kabels. 2K/HD I/O kan worden bereikt met een enkele SDI-kabel of Dual Link SDI, terwijl opnemen en monitoren via SDI tegelijkertijd kan worden gedaan.

De Corvid 44 12G serie bevat ook modellen voor actieve vs. passieve koeling, RS422 op PCIe mount vs. card header, en HD-BNC vs. full-size BNC connectoren.

Flexibele ondersteuning voor framesnelheden
De Corvid 44 12G ondersteunt 8K (8192 x 4320) en UltraHD2 (7680 x 4320) High Frame Rate (HFR) workflows tot 50/60p voor de meest veeleisende toepassingen. Filmfrequenties van 23,98, 24, 47,95 en 48p worden ook ondersteund in 8K, 4K en 2K.

Hoge framesnelheden zijn niet beperkt tot 8K en UltraHD2 op de Corvid 44 12G. Meerdere 4K, UltraHD, 1080p en 720p HD-ingangen en -uitgangen worden ook ondersteund met framesnelheden tot 50/60p, waardoor de Corvid 12G uiterst flexibel is voor uw huidige en toekomstige behoeften.

Hardwarekeying
De geïntegreerde hardware downstream keyer maakt het eenvoudig om in realtime graphics en afbeeldingen over de inputvideo te leggen.

LTC- en referentie-ingang
De Corvid 44 12G heeft een externe, schakelbare LTC/Referentie-ingang op de achterkant van de kaart. Een tweede LTC-ingang is beschikbaar op een interne header om extra referenties voor de Corvid 44 12G te bieden.

RS-422
Een geïntegreerde RS-422 aansluiting is beschikbaar als externe aansluiting op de Corvid 44 12G met volledig formaat of als interne aansluiting op de Corvid 44 12G met laag profiel. RS-422 maakt besturing van externe apparaten mogelijk voor frame-nauwkeurige opname en blanking.

Toonaangevende ondersteuning
De technische ondersteuning van AJA wordt beschouwd als een van de beste in de industrie en is beschikbaar voor alle klanten van AJA. Als je hulp nodig hebt bij een aspect van de installatie, configuratie of bediening van je Corvid, of als je een technisch probleem tegenkomt, zal AJA Support met je samenwerken om alles weer aan de praat te krijgen.

Technical data
Video formats
• (8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
• (2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1080i 50, 59.94, 60
• (HD) 720p 50, 59.94, 60
• (SD) 625i 50
• (SD) 525i 59.94

Note: High frame rate capability depends on host system characteristics. Not all systems and configurations support all frame rates.

Video Inputs Digital
• 12G-SDI, SMPTE-2082, 12 bit, 10 bit and 8 bit
• 6G-SDI, SMPTE-2081, 10 bit and 8 bit
• 3G-SDI, SMPTE-259/292/296/424/425, 12 bit, 10 bit and 8 bit
• 4K/UltraHD 4:4:4 (4x BNC)
• 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bit, 10 bit and 8 bit
• 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bit and 8 bit

Note: Corvid 44 12G SDI connectors are HD BNC

Video Outputs Digital
• 12G-SDI, SMPTE-2082, 12 bit, 10 bit and 8 bit
• 6G-SDI, SMPTE-2081, 10-bit and 8-bit
• 3G-SDI, SMPTE-259/292/296/424, 12-bit, 10-bit and 8-bit
• 4K/UltraHD 4:4:4 (4x BNC)
• 1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bit, 10 bit and 8 bit
• 1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bit and 8 bit

Note: Corvid 44 12G SDI connectors are HD BNC

SDI I/O
• SDI connections are bi-directional
- 2K/HD, recording and monitoring occur simultaneously
– 4K/UltraHD with 12G-SDI, recording and monitoring occur simultaneously.
– 4K/UltraHD with 3G-SDI, all four connectors must be used for either input or output.
– 8K/UHD2 with 12G-SDI, connections must be used for either input or output.

Note: When connections are configured for 12G-SDI or 6G-SDI, only UltraHD/4K/UHD2/8K formats are supported.

Audio Inputs Digital
• 16-channel, 24 and 16-bit SDI embedded audio, 48 kHz sample rate, synchronous

Audio Outputs Digital
• 16-channel, 24-bit SDI embedded audio, 48 kHz sample rate, synchronous

Downstream Keyer
• Supports graphics with alpha channel over video, matte or framebuffer, or framebuffer content over incoming video or matte up to UltraHD/4K
