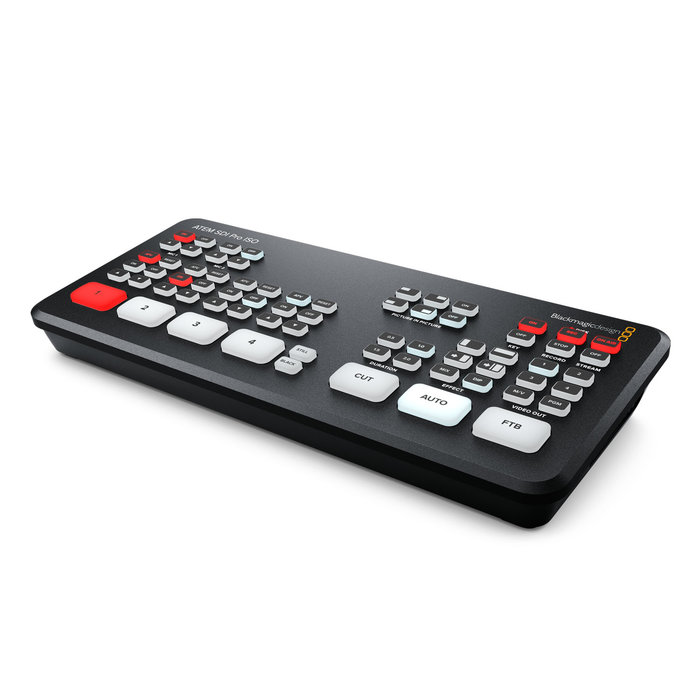

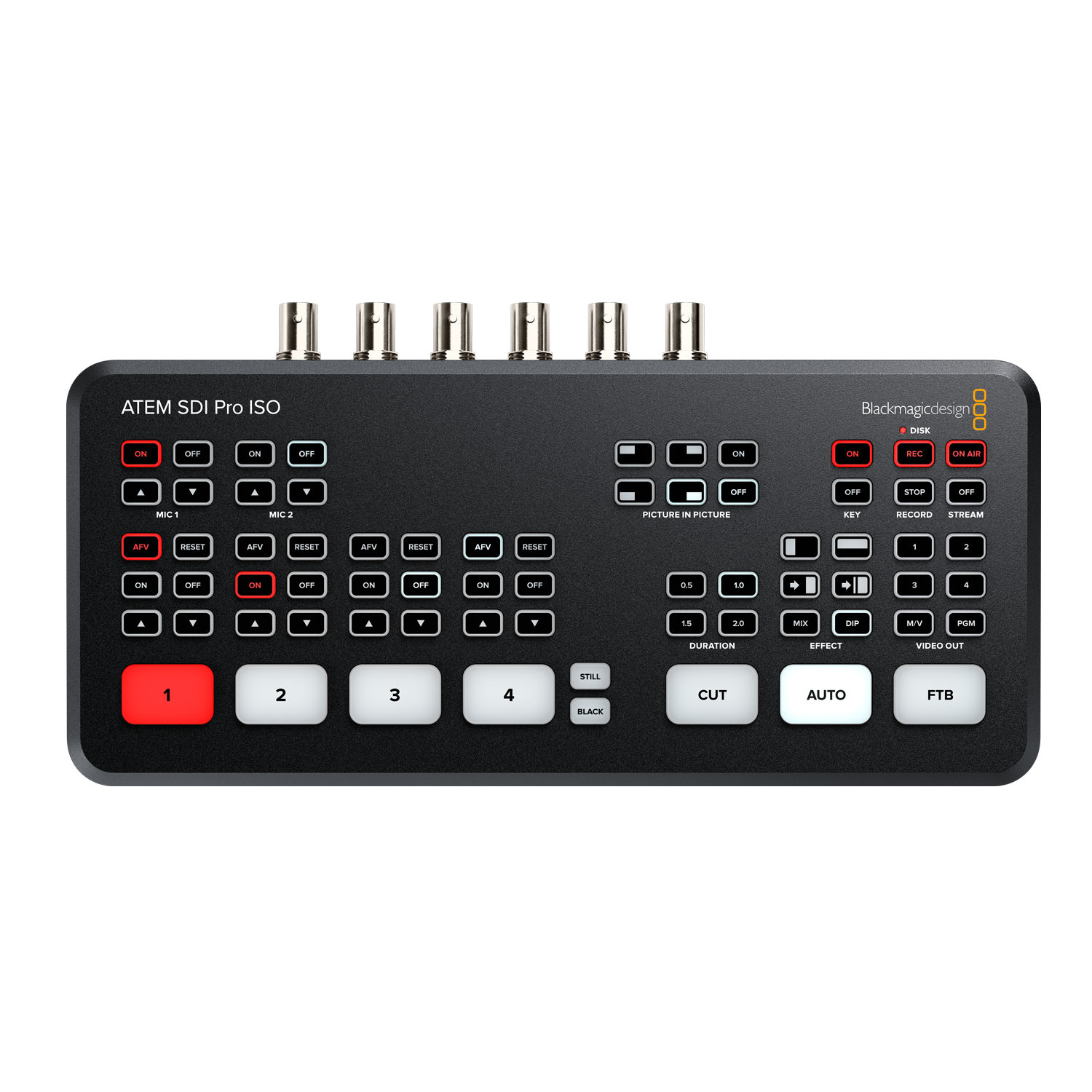

De Blackmagic ATEM SDI Pro ISO Switcher is een live-productieswitcher met vier 3G-SDI ingangen en een geïntegreerd bedieningspaneel ontworpen voor livestreaming via USB-C via een computer of direct via de ethernet uitgang.
De Blackmagic ATEM SDI Pro ISO beschikt over een USB-uitgang waarmee u de programma-uitvoer kunt opnemen, evenals de individuele (ISO) 3G-SDI-ingangen op een externe USB-drive (niet inbegrepen). Naast het opnemen van de programmastream en individuele ingangen, neemt de Blackmagic ATEM SDI Pro ISO ook de embedded audio en analoge audio-ingangen op. Er wordt ook een DaVinci Resolve-projectbestand van uw livestream gegenereerd. Hiermee kunt u uw live productie in DaVinci Resolve openen om achteraf nog aanpassingen te maken met behulp van het bronmateriaal dat al op uw USB-drive staat.
De Blackmagic ATEM SDI Pro ISO ondersteunt dezelfde functies als de ATEM SDI, inclusief upstream en downstream keyers, een geavanceerde chroma keyer, twee lineaire/luma keyers, een DVE transitie keyer, een pattern generator en kleurgenerators. De mediaspeler heeft ruimte voor 20 foto's in PNG-, TGA-, BMP-, JPEG- en TIFF-indeling en ondersteunt ook Fill- en Key afbeeldingen.
Het ATEM Software Control Panel wordt gebruikt voor aansturing en configuratie en stelt u in staat om de datasnelheid, audiometers, als ook de configuratie en status van uw live feed te controleren. En u kunt het paneel gebruiken om naar een (optionele) Blackmagic Design Streaming Bridge te streamen die u overal ter wereld kunt instellen, zolang deze is verbonden met internet.
Algemeen
Door een USB-drive aan te sluiten op de USB-poort van de Blackmagic ATEM SDI Pro ISO, kunnen de programmastream en maximaal vier geïsoleerde (ISO) opnames van de video inputs met embedded audio, analoge invoeraudio, grafische afbeeldingen en een DaVinci Resolve-projectbestand van uw programma uitvoer worden opgeslagen.
Functies
Stream video tot 1080p60
Knoppen voor streamen en opnemen
Hardware-encoder, dus er is geen extra streamingsoftware nodig
Beheer en configureer tijdcode en streamstatus
Volledige ondersteuning en controlefuncties voor BMPCC 6K/4K-camera's
Gelijktijdige USB-opname
Integratie met MultiDock voor live schakelen tussen harde schijven
Geavanceerde instellingen aanpassen met XML-bestanden
Software-multiview met programma en preview, afbeeldingen, opnamestatus, on-air status en audiometers
Blackmagic ATEM SDI Pro ISO
Tally ondersteuning voor BMPCC 6K/4K-camera's
Automatische tijdcodesynchronisatie voor alle camera's
Overgangen
Beschikbare overgangen zijn onder meer:
Cut: Wanneer u op de knop Cut drukt, schakelt de Blackmagic ATEM SDI onmiddellijk van uw huidige Programmabron naar de Previewbron. Cuts kunnen worden uitgevoerd door bronnen direct te selecteren of door op de Cut-knop te drukken om naar de volgende bron te gaan.
Mix: De Mix, of Dissolve, gaat geleidelijk over van de ene bron naar de andere door een zachte transitie te maken. U kunt een aangepaste duur instellen om de overgang handmatig te laten overvloeien.
Dip: net als bij mixovergangen is een dip-overgang een geleidelijke overvloeiing die een egale kleur, afbeelding of een andere clip tussen de twee videobronnen bevat. Dips naar zwart of wit tussen bronnen worden het meest gebruikt. U kunt ook logo's of sponsorafbeeldingen gebruiken.
Wipe: ingebouwde veegpatronen zijn o.a. cirkels, ruiten, vierkanten en meer. Vormen en patronen kunnen worden omgekeerd of verzacht en kunnen zelfs aangepaste gekleurde randen hebben.
DVE: Met de krachtige ingebouwde Digital Video Effects-processor, of DVE, kunt u uw live video van de ene camera naar de andere duwen, draaien, knijpen of swooshen met ongelooflijke ingebouwde overgangen. DVE-overgangen kunnen worden omgedraaid en omgekeerd, waardoor u nog meer overgangsopties krijgt.
Upstream Keyer
Maak lagen van live video over andere videobronnen of afbeeldingen met de Upstream Keyer. U kunt de luma-key, lineaire key, pattern key gebruiken of een groen scherm als achtergrond nemen en chroma-key gebruiken om de voorgrond video direct over virtuele sets te plaatsen.
Luma-key: Luma-keys werken het beste met afbeeldingen met een hoog contrast, zoals witte elementen op een zwarte achtergrond, zodat u het contrast kunt gebruiken om de zwarte achtergrond uit te knippen en deze te vervangen door live video of afbeeldingen.
Lineaire key: Krijg prachtige resultaten met lineaire keying door twee afzonderlijke bronnen te gebruiken voor de Fill en Key om één videobeeld te creëren. Het Fill signaal bevat de video die over de achtergrond moet worden gelegd, terwijl het Key signaal een grijsschaalmasker bevat om het te vullen gebied uit te snijden of te maskeren.
Chromakey: Chromakeys worden elke dag gebruikt voor het weerbericht op TV en zijn een krachtige manier om livebeelden in realtime te combineren. De presentator staat meestal voor een groene of blauwe achtergrond en de chroma keyer verwijdert alleen die kleur en combineert deze met een andere afbeelding, zoals een video of afbeelding.
Pattern Key: combineer livebeelden met een van de ingebouwde Wipe patronen om livebeelden of afbeeldingen geometrische vormen te geven. U heeft volledige controle over zachtheid, symmetrie, grootte en positie om unieke beeld-in-beeld-effecten te creëren die net zo gemakkelijk kunnen worden overgezet als elke live bron.
Downstream Keyer
De ATEM SDI-switcher bevat één downstream-keyer, zodat u afbeeldingen zoals logo's, bugs en titels van de ingebouwde mediaspeler kunt toevoegen. Downstream keyers werken van boven naar beneden, dus ze bedekken alle video die naar de programma-uitvoer is geschakeld.
Audiomixer
Met de ingebouwde audiomixer kunt u van zowel camera’s als externe audio nauwkeurig de niveaus en balans aanpassen op alle zes embedded audio-ingangen en de twee audio input kanalen. De mixer beschikt over selecteerbare Aan/Uit/Audio-Follow-Video per kanaal, plus aparte versterkingsregeling per kanaal, niveau- en piekmeting, en nieuwe Fairlight-audioverbeteringen zoals compressor, gate, limiter, six-band parametrische EQ en master gain controle.
Mediaspeler
U heeft geen externe mediaspeler nodig voor grafische bestanden. Met de Blackmagic ATEM SDI kunt u tot 20 broadcast kwaliteit RGBA grafische bestanden opslaan in de mediapool. De mediaspeler is beschikbaar als invoerbron voor uw switcher. U afbeeldingen als full-frame video weergeven, of ze naar de keyers sturen als overlay voor uw video. Populaire beeldformaten zoals PNG, TGA, BMP, GIF, JPEG en TIFF worden ondersteund.
Blackmagic ATEM SDI Pro ISO
Universal Power Supply
Product Specifics
Available M/E Layers | 1 M/E |
Effect Types | DVE, Transition, Chroma Key |
Generators | 1 x Pattern |
Audio Mixing | 2-Channel Mixing |
Processing
Switching Type | IR Remote, Pushbutton, Software |
Input
Number of Video Input Sources | 4 |

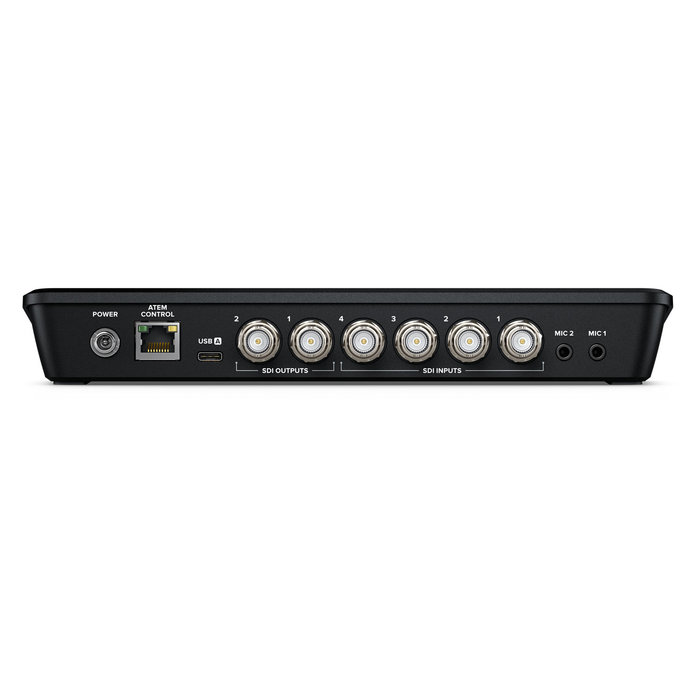

Video Input Connectors | 4 x BNC (3G-SDI) |
Input Video Format | SDI (10-Bit 4:2:2 YUV) |
Audio Input Connectors | 2 x 1/8" / 3.5 mm TRS Stereo Analog Female |
Input Audio Format | Analog |
Embedded Audio Input | SDI: 2-Channel (per Input) |
Output
Video Output Channels | 3 |
Video Output Connectors | 2 x BNC (3G-SDI) |
Output Video Format | SDI (10-Bit 4:2:2 YUV) |
Embedded Audio Output | SDI |
Multiview Output | 1x |
Connectivity
Other I/O | 1 x RJ45 Control Input/Output |
HDCP Support | None |
Hardware
OS Compatibility | macOS 11 |
Power Connector | 1 x Barrel (12 VDC) Input |
Power Consumption | Device: 36 W |
Environmental
Operating Temperature | 41 to 104°F / 5 to 40°C |
Storage Temperature | 14 to 140°F / -10 to 60°C |
Operating Humidity | 0 to 90% (Non-Condensing) |
General
Dimensions | 9.35 x 4.67 x 1.38" / 23.75 x 11.86 x 3.51 cm |
Weight | 23.9 oz / 678 g |
