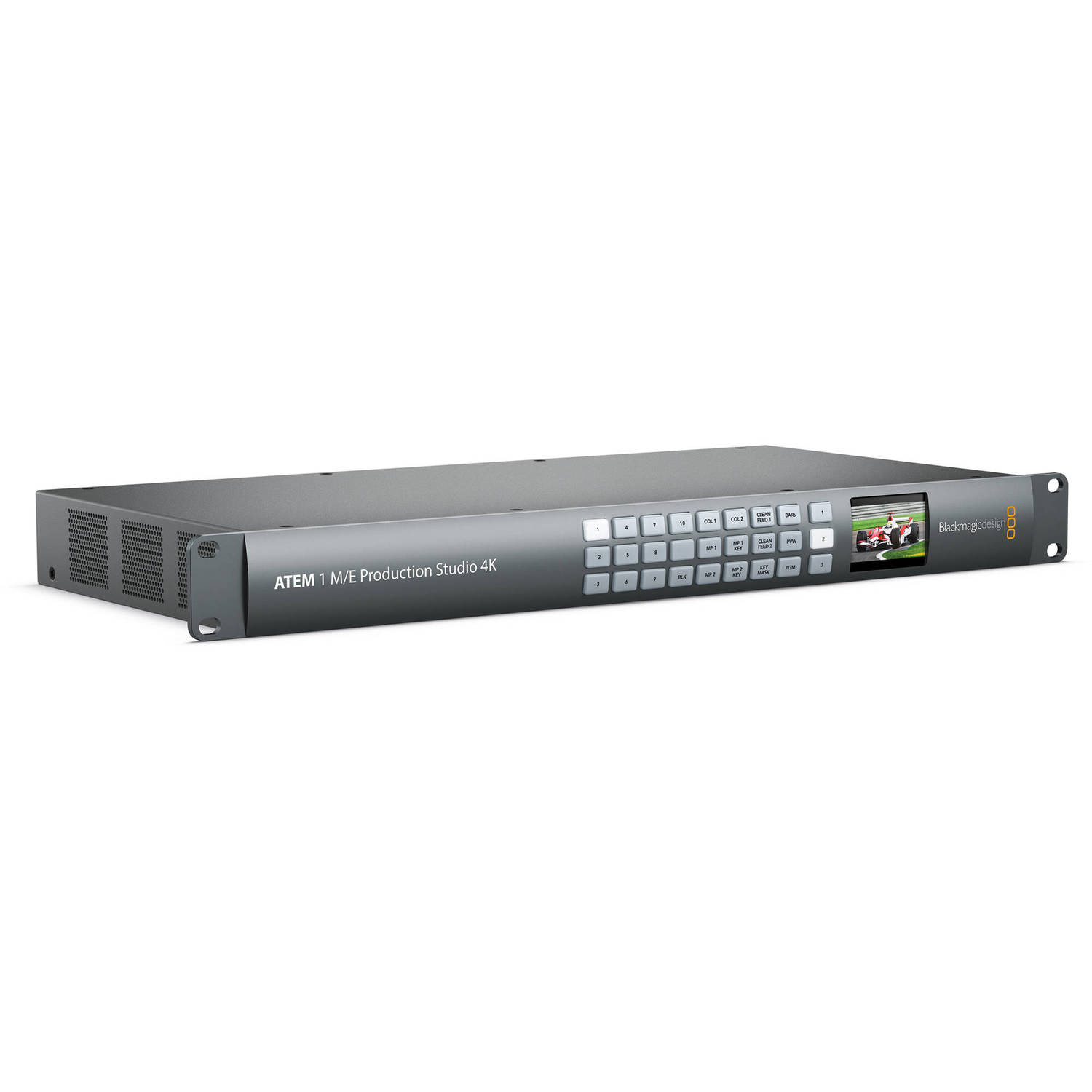

Blackmagic ATEM 1 M/E Production Studio 4K

De Blackmagic ATEM 1 M/E Production Studio 4K is een multicamera productieswitcher voor live-evenementen met 10 afzonderlijke Ultra HD-ingangen, ingebouwd in een chassis van 1 RU. De switcher ondersteunt NTSC/PAL/HD- en Ultra HD-videoformaten en kan worden aangesloten op een groot aantal camera's en bronnen, waarbij een enkele programmastream wordt geleverd in UHD 4K-, HD- of SD-video. Dit alles gebeurt live en in realtime zonder dat rendering nodig is. De switcher heeft een referentie video-ingang om de switcher te synchroniseren met andere apparatuur met behulp van tri-level of black burst sync. Elke ingang is ook voorzien van een framesynchronisator, waardoor je camera's kunt gebruiken die niet voorzien zijn van genlock, evenals video-invoer vanaf computerbronnen.

De switcher heeft acht video-uitgangen die altijd actief zijn. Hij heeft twee SDI- en één HDMI-programma-uitgang, die beide UHD/HD/SD leveren, met drie doorvoer (AUX) UHD/HD/SD-uitgangen die een schone programmavoeding kunnen leveren zonder downstream-effecten. De switcher heeft ook een gedownconverteerde HD-uitgang voor monitoring op een SDI-uitgeruste HD-monitor. Multiview-monitoring is alleen 1080i via een speciale SDI- of HDMI-uitgang, en met multiview kun je het programma, preview en acht livebronnen tegelijk bekijken. De switcher heeft ingebouwde luma- en chroma keyers voor realtime effecten en composites in Ultra HD, met 10-bits verwerking. Met twee downstream keyers kun je twee afbeeldingen/logo's/titels/lagere tertsen gebruiken uit maximaal twintig opgeslagen afbeeldingen in een groot aantal formaten.

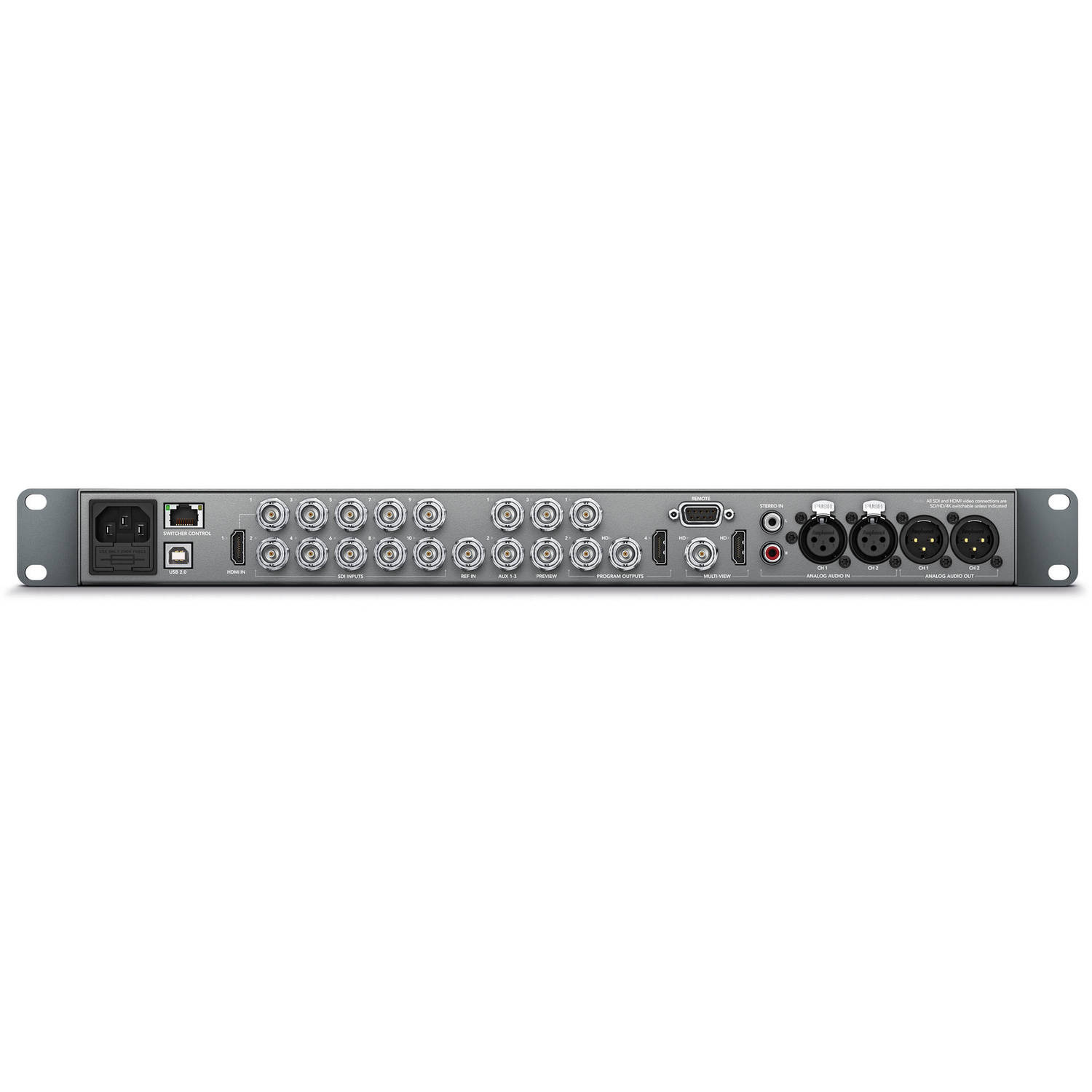

Achteraanzicht

Een ingebouwde 12-kanaals audiomixer verwerkt de geïntegreerde HDMI- en SDI-audio van de 10 actieve video-ingangen, evenals audio van de gebalanceerde of ongebalanceerde analoge audio-ingangen om je flexibiliteit en creatieve audio-opties te bieden. Audio-uitvoer is ingebed in de SDI- en HDMI-stromen en is beschikbaar via gebalanceerde audio-uitgangen. De bediening en instellingen van de switcher worden geregeld door een Mac of Windows PC met de meegeleverde ATEM software. Voor wie het gevoel van een fysiek bedieningspaneel prettig vindt, zijn er de ATEM ME 1 en ME 2 Broadcast Panels, die via de Ethernet-poort worden aangesloten en alle functies van de switcher besturen. Verlichte knoppen op het voorpaneel stellen je in staat om lokaal de AUX-uitgang te selecteren, terwijl een 2” LCD-scherm aan de voorkant van het apparaat je in staat stelt om de AUX-uitgang te zien voor onmiddellijke bevestiging van de juiste uitgang.

Video

De ATEM 1 M/E Production Studio 4K switcher ondersteunt Ultra HD 4K video (3840 x 2160), wat vier keer de resolutie van Full HD is. Het videoformaat wordt ingesteld door de gebruiker en moet hetzelfde zijn voor elke ingang, aangezien de switcher verschillende ingangsformaten niet kan schalen om overeen te komen met het projectformaat.

De switcher heeft tien single-link 6G-SDI- en één HDMI 4K-ingang, waarmee je UHD/HD/SD- en computergebaseerde signalen op de switcher kunt aansluiten. De HDMI-ingang wordt echter gedeeld met een van de SDI-ingangen, dus je kunt maar maximaal tien ingangen hebben.

De switcher neemt referentievideo op voor synchronisatietiming, ofwel black burst of tri-level sync, zodat het kan interfacen met andere postproductieapparatuur.

Elke ingang bevat een framesynchronisator, waardoor je camera's kunt gebruiken die geen genlockmogelijkheid hebben of om computerbronnen zoals Keynote- of PowerPoint-presentaties in te voeren.

Audio

De switcher bevat een ingebouwde 12-kanaals audiomixer waarmee je handmatig bronnen kunt mixen, of je kunt mixer-ingangen instellen voor “audio-follows-video”, zodat je audio overvloeit als je tussen bronnen schakelt.

Video-uitgangen

De switcher heeft twee programma-uitgangen voor de uiteindelijke video, die UHD/HD/SD leveren via twee 6G-SDI-poorten en een HDMI 4K-aansluiting.

De multiview-uitgang is beschikbaar via een SDI- of HDMI-connector.

De switcher heeft een SDI AUX-uitgang die de programma-uitgang kan leveren met of zonder downstream keyereffecten in SD, HD en Ultra HD. De AUX-uitgang wordt bediend met de knoppen op het voorpaneel en het ingebouwde 2” LCD-scherm voor onmiddellijke bevestiging van de AUX-uitgang.

Multiview-Monitoring

De multiview uitgang heeft vier selecteerbare schermlayouts die acht ingangen of zes ingangen en de twee interne mediaspelers, plus preview- en programma-uitgangen, tegelijkertijd op één scherm weergeven.

Effecten

Overgangen

De ATEM 1 M/E Production Studio 4K switcher beschikt over vier ingebouwde overgangen:

    Cut: ATEM schakelt onmiddellijk over van de huidige programmabron naar de previewbron, precies op het moment dat je op de knop drukt. Cuts kunnen worden uitgevoerd door direct bronnen op de programmabus te selecteren of, wat gebruikelijker is, door op de cut-knop te drukken om over te schakelen naar de volgende bron op de preview-bus.

    Mix: Dit gaat over van het ene beeld naar het andere. Je kunt een vooraf ingestelde overgangssnelheid programmeren of het meegeleverde softwarepaneel of beschikbare hardwarepanelen gebruiken om handmatig van de ene opname naar de andere over te gaan.

    Dip: Dit is vergelijkbaar met de mix/dissolve, behalve dat het eerst overgaat naar een kleur/grafische of videobron en dan naar de volgende opname.

    Veegpatronen: Met 18 ingebouwde veegpatronen kun je meer dan 100 verschillende overgangen maken, de patronen kunnen worden omgekeerd of verzacht en je kunt de kleur van de rand aanpassen. Je kunt ook tot drie live videostreams invoegen in de randen.

Key Frame overgangen

Met de ingebouwde DVE kun je op keyframe gebaseerde DVE-bewegingen, vliegende afbeeldingen en geanimeerde stingers maken.

Keyers

De switcher heeft vier upstream keyers en een DVE, waarmee je live video, titels, afbeeldingen en animaties over live video kunt lagen. Je kunt kiezen uit chroma-, luma-, lineaire en patroonsleutels in Ultra HD-resolutie met 10-bits verwerking.

Met twee downstream keyers kun je graphics, lagere tertsen, titels en logo's toevoegen voor een gepolijste live productie.

Met de DVE kun je een picture-in-picture effect creëren.

Bedieningsinterface

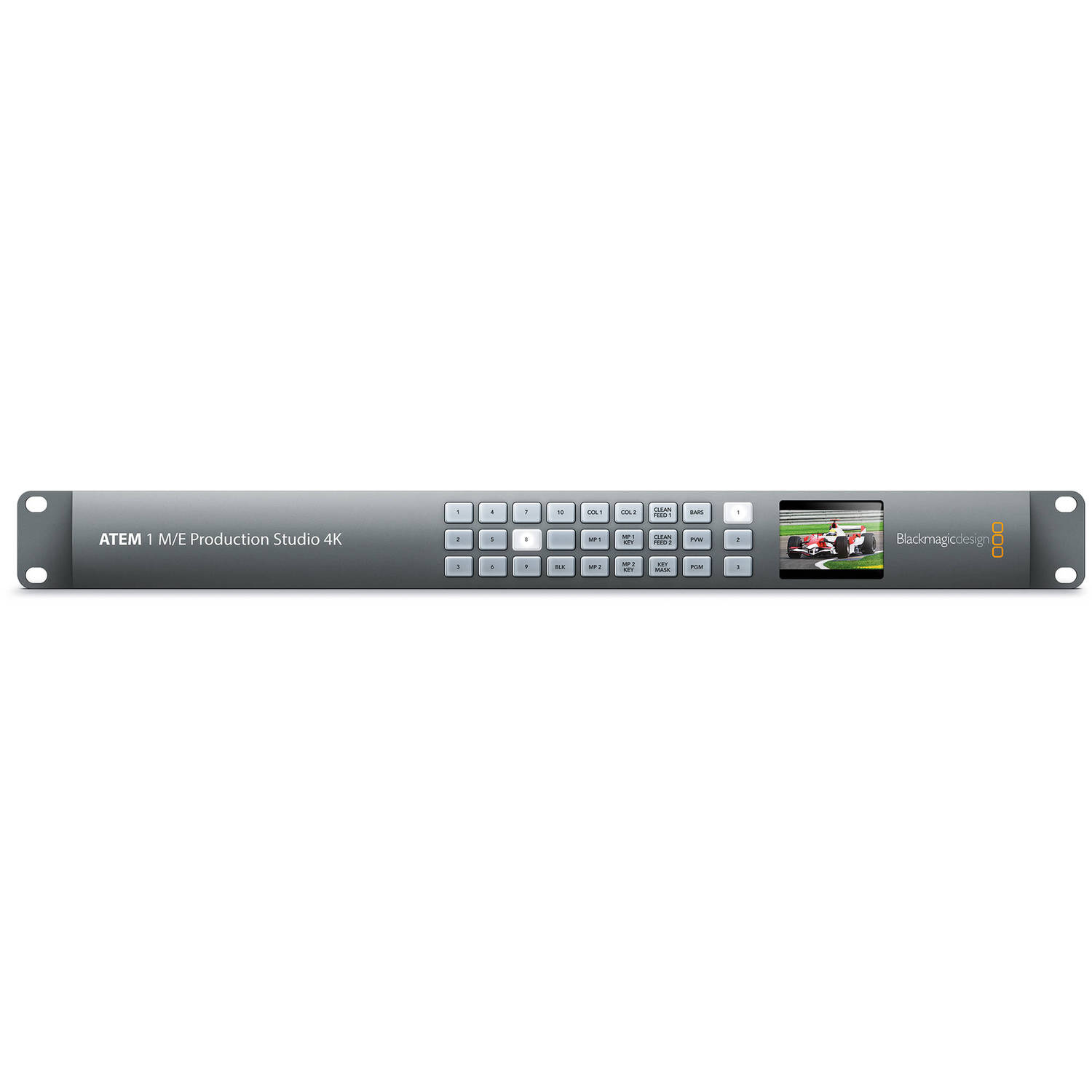

De switcher heeft verlichte bedieningsknoppen op het voorpaneel voor handmatige bediening.

De ATEM 4K switcher maakt gebruik van een Ethernet-verbinding om te interfacen met bedieningsoppervlakken zoals de optionele ATEM 1 M/E en 2 M/E Broadcast Panels.

Je kunt de switcher ook bedienen met de meegeleverde ATEM Software Control software vanaf een Mac of Windows computer via Ethernet. U kunt alle productie-instellingen van de switcher beheren en rechtstreeks afbeeldingen van uw computer importeren in de mediapool van de switcher.

Je stelt het formaat in voor elk project waaraan je werkt, van SD tot HD tot Ultra HD, waarbij je de resolutie en framesnelheid selecteert. Dit doe je met de meegeleverde software voor macOS/Windows PC of via het ATEM 1 M/E of ATEM 2 M/E Broadcast Panel.

Via de Ethernet-poort op de switcher kun je bedieningsoppervlakken rechtstreeks op de switcher aansluiten of de switcher via een netwerk bedienen.

De switcher heeft een USB-poort die wordt gebruikt voor software-updates en om het IP-adres van het chassis van de switcher in te stellen, wat alleen kan worden gedaan met behulp van een computer waarop de ATEM Switcher Utility draait en die is aangesloten op de USB-poort van de switcher.

Rackmount

De switcher is 1 RU hoog en heeft ingebouwde rackmount-oren voor montage in een productiekast of een postproductiefaciliteit.

Stroomvoorziening

Dankzij de interne redundante voedingen kun je blijven werken als er een uitvalt.
