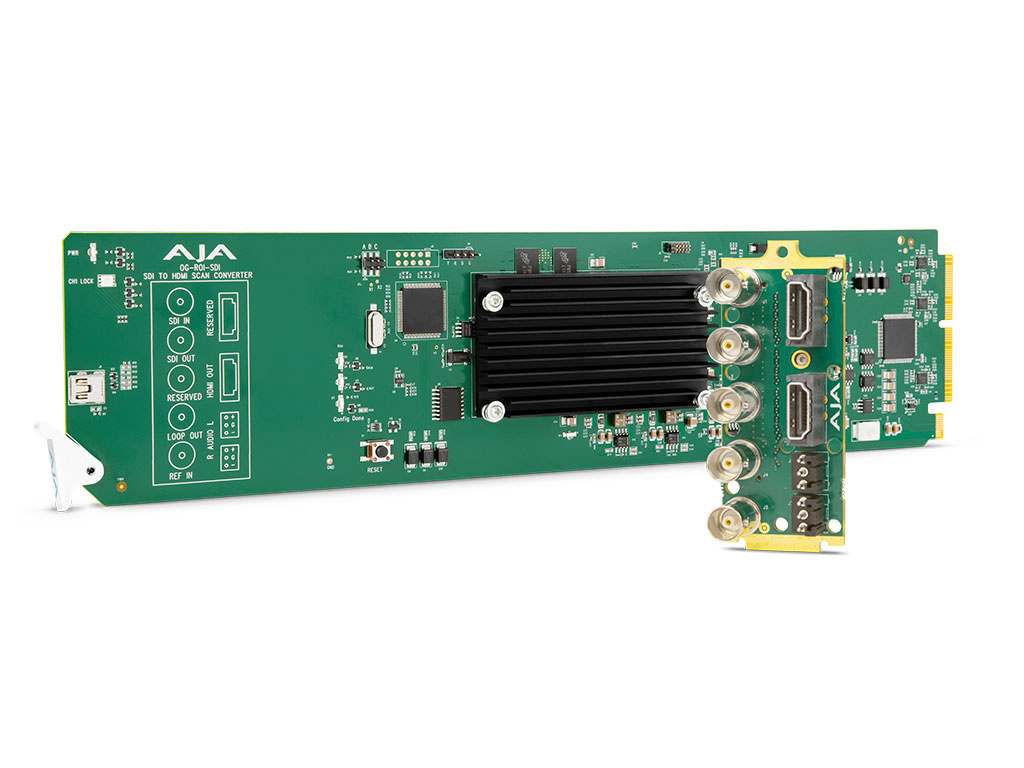

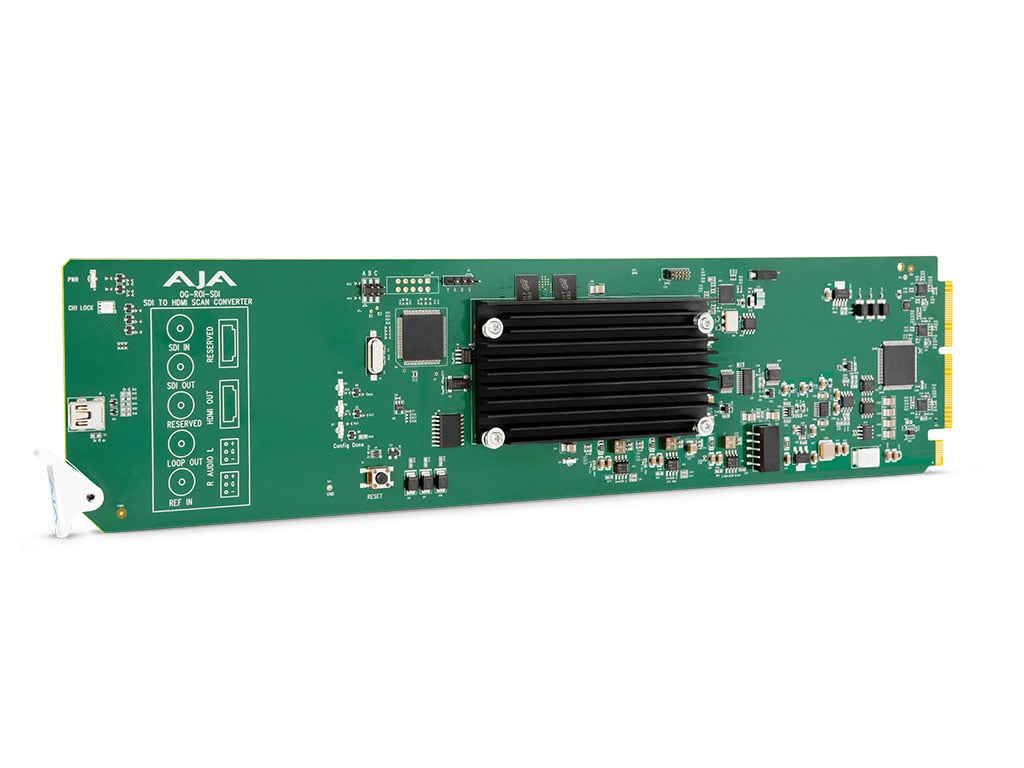

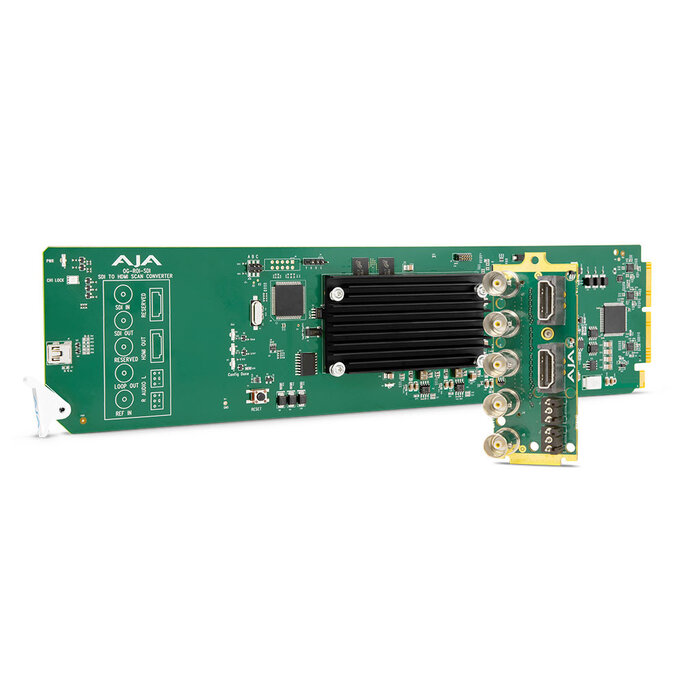

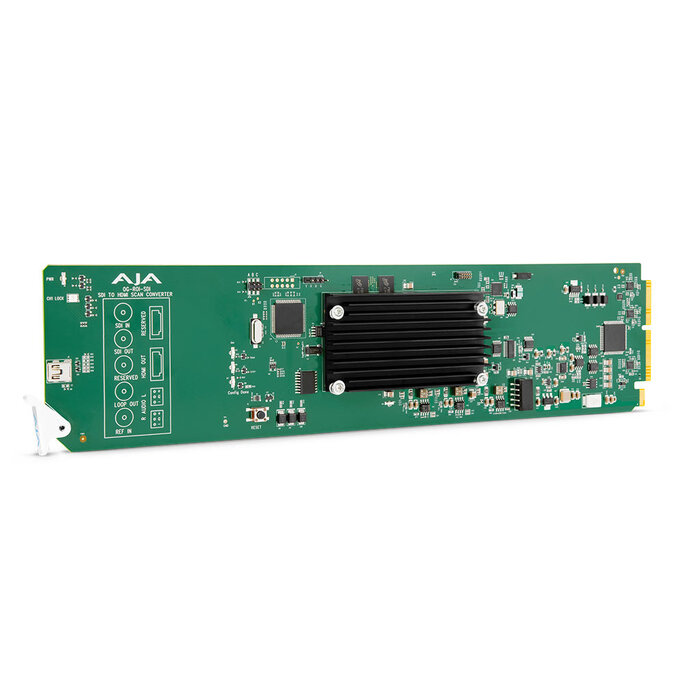

AJA OG-ROI-SDI - openGear 3G-SDI to 3G-SDI/HDMI Scan Converter
AJA's OG-ROI-SDI is een openGear kaart die scanconversie van uitzonderlijk hoge kwaliteit van SDI-ingangen naar 3G-SDI en HDMI baseband video-uitgangen mogelijk maakt. Met ongelooflijke Region of Interest beeldschaling en aspectratio en frame rate conversie, voldoet OG-ROI-SDI aan de groeiende behoefte om extracties van 3G-SDI bronnen op de juiste manier op te nemen in 3G-SDI en HDMI feeds zonder dat dit ten koste gaat van budget of ruimte.
Kenmerken
- OpenGear-compatibele kaart
- SDI naar HDMI/3G-SDI conversie met SDI doorlusfunctie
- Scanconvertor
- 3G-SDI en HDMI 1.4 uitgangen
- Ondersteunt SD, HD en 3G formaten (zie Technische specificaties voor volledige lijst)
- Schalen van interessegebied
- Omhoog, omlaag, cross-conversie
- Aspectratio-conversie
- Frame rate conversie
- Beeld H/V spiegelen en 90 graden draaien
- Conversie tussen Deinterlaced en Progressive signalen
- Accepteert SDI-invoerformaten tot 1920 x 1080p 60 Hz
- Verlies van ingangsbeheer: Zwart, bevriezen of dempen
- Ondersteunt 8 kanalen ingebedde audio
- 2-kanaals analoge audio-uitgang van niet-ingebedde audio
- Genlock: Referentie-ingang, SDI-ingang of vrije loop
- Ethernet-configuratie op afstand via Ross DashBoard-software
- Vermogen: 7 watt
- Hot-swappable
- I/O-kaart achteraan inbegrepen
- Twee sleuven vereist voor elke kaart
- Compatibel met OG-X-FR, OG-3-FR en DFR-8321 openGear frames
Gewenste regio
Elimineer extra interface rommel en menubalken en extraheer alleen dat deel van het beeld dat je wilt.
OG-ROI-SDI is volledig compatibel met de gratis Ross DashBoard-toepassing en biedt interactieve selectie van een interessegebied uit het inkomende computersignaal. Je hebt volledige controle over hoe dat gebied wordt geschaald naar de uitvoerresolutie met behulp van AJA's hoogwaardige schalingsalgoritmen voor de zuiverst mogelijke beeldkwaliteit.
Je hebt volledige controle over beeldverhouding, beeldrotatie en framerate-conversie met schermbediening in de DashBoard-software die je laat zien hoe je bron en uitvoer eruit zullen zien, inclusief de formaten die binnenkomen en de keuzes die je hebt gemaakt voor het signaal dat naar buiten gaat.
openGear ROI Vensterwand Workflow
Je kunt eenvoudig zeer effectieve en aantrekkelijke displays creëren door extra OG-ROI-SDI openGear converters te gebruiken. Door gebruik te maken van drie OG-ROI-SDI openGear converters in het juiste rackframe kun je drie beeldschermen naast elkaar voeden, elk gedraaid naar portretmodus. Door de SDI-doorvoer van de OG-ROI-SDI te gebruiken, is het gerouteerde SDI-beeld synchroon, waarbij elke OG-ROI-SDI de nodige Regio of Interest-uitvoer levert via SDI. De instellingen voor elk van de OG-ROI-SDI openGear converters worden geleverd via ethernetbediening via een ethernetschakelaar. Het resultaat is een visueel opwindende en creatieve manier om weergave-inhoud te voeden.
Audio
OG-ROI-SDI accepteert 2-kanaals analoge audio van de 2x 3-pins aansluitklemmen of ingebedde 8-kanaals audio van een SDI-ingang. De audiobron en routing kan worden geselecteerd in de DashBoard-software en is ingebed in de SDI-uitgang. Hierdoor kan computeraudio worden ingebed in het SDI-signaal voor eenvoudige, gesynchroniseerde routering.
OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframeoplossingen.Flexibele I/O

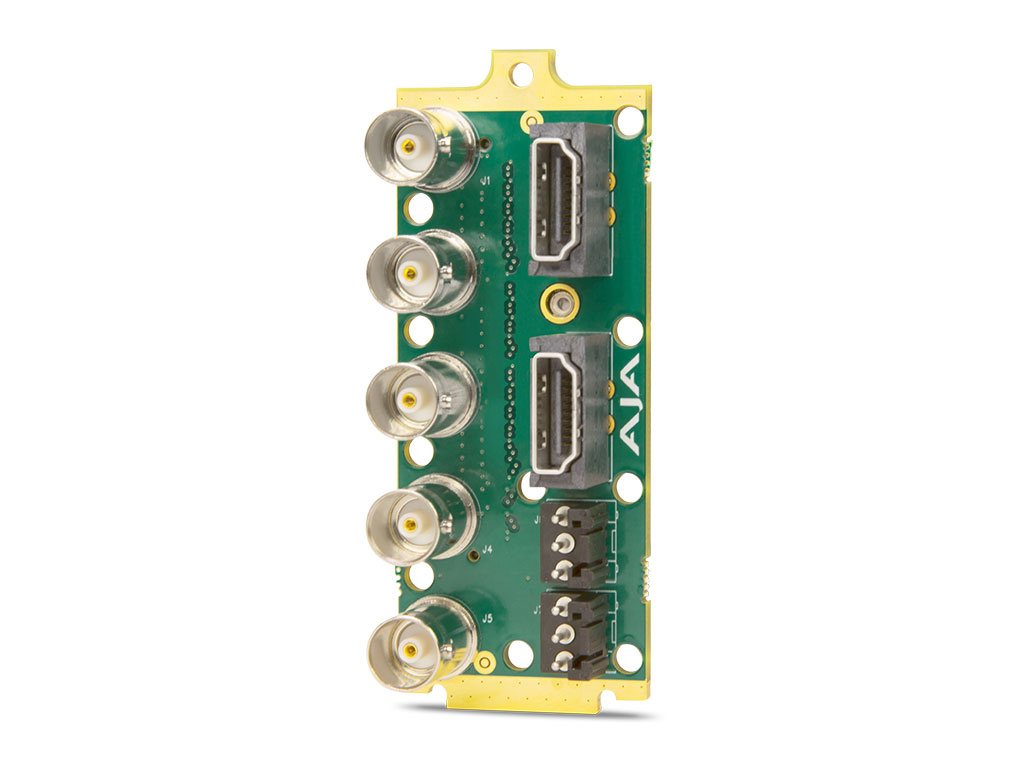

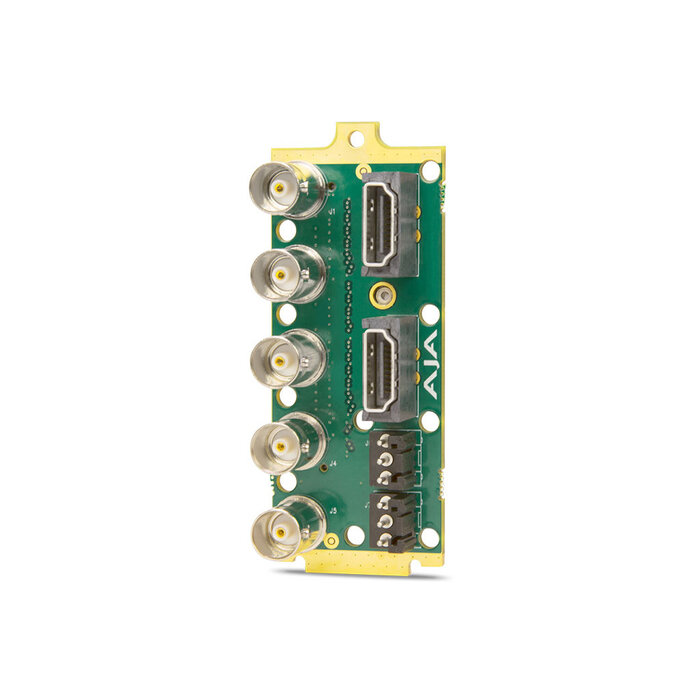

Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).
Faalveilig
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.
Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.
