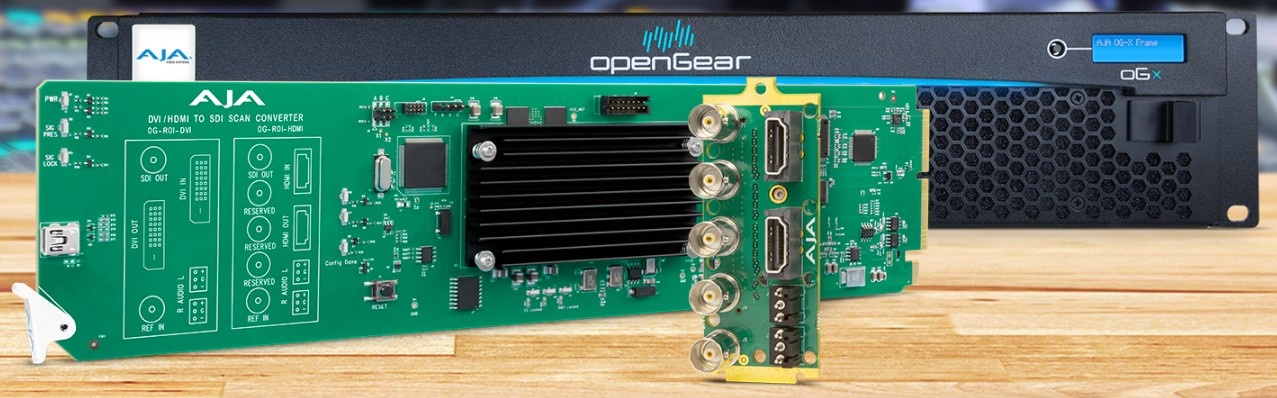

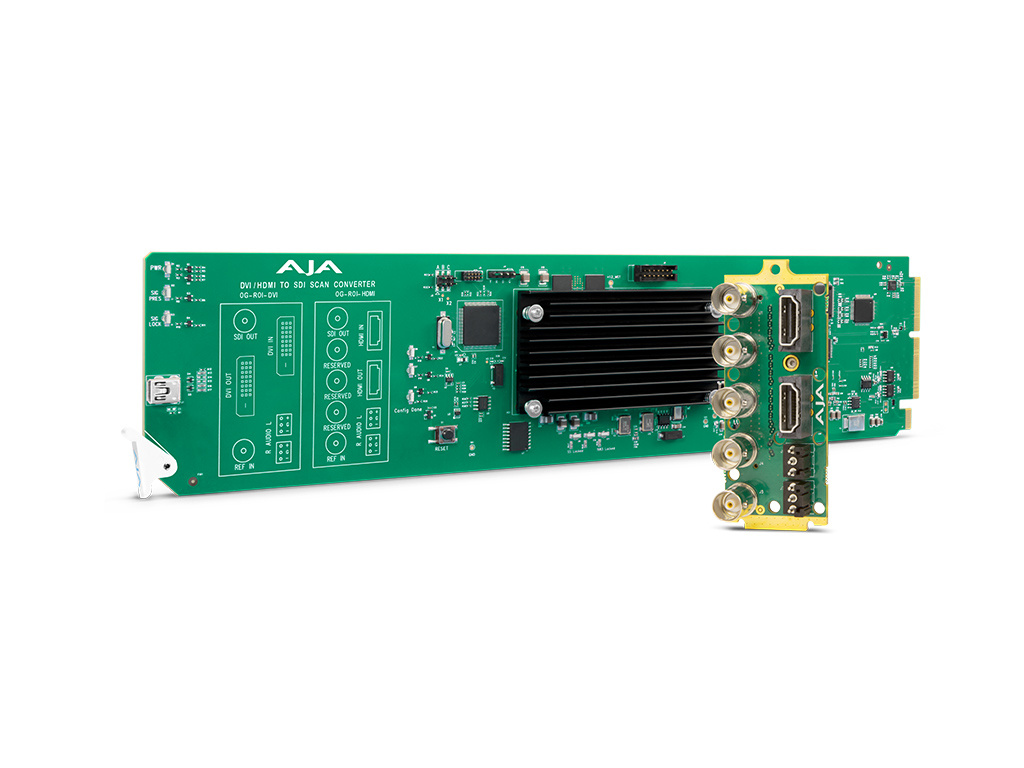

AJA OG-ROI-HDMI - openGear HDMI to 3G-SDI Scan Converter

AJA's OG-ROI-HDMI is een openGear kaart waarmee computer- en HDMI-signalen van uitzonderlijk hoge kwaliteit geconverteerd kunnen worden naar 3G-SDI baseband video. Met ongelofelijke Region of Interest beeldschaling en aspectratio- en frame rate-conversie voldoet de OG-ROI-HDMI aan de groeiende behoefte om extracties van HDMI-bronnen en computersignalen op de juiste manier op te nemen in de videowereld zonder dat dit ten koste gaat van budget of ruimte.

Kenmerken

• OpenGear-compatibele kaart
• Scanconverter voor computerresoluties naar videoresoluties
• HDMI naar 3G-SDI conversie met HDMI doorlusfunctie
• EDID-emulatie
• 3G-SDI uitgang
• Ondersteunt SD, HD en 3G formaten (zie Technische specificaties voor volledige lijst)
• Gewenste regio schalen
• Omhoog, omlaag, kruisconversie
• Aspectratio-conversie
• Frame rate conversie
• Beeld H/V spiegelen en 90 graden draaien
• Conversie tussen Deinterlaced en Progressive signalen
• Accepteert HDMI-ingangsformaten tot 1920 x 1200 60 Hz
• Verlies van ingangsbeheer: Zwart, bevriezen of dempen
• Ondersteunt 8 kanalen ingebedde audio
• Audio-ingang via 3-pins analoge aansluitingen of 8-kanaals HDMI ingebedde audio
• Genlock: Referentie-ingang, HDMI-ingang of vrije loop
• Ethernet-configuratie op afstand via Ross DashBoard-software
• Vermogen: 8 watt
• Hot-swappable
• I/O-kaart achteraan inbegrepen
• Twee sleuven vereist voor elke kaart
• Compatibel met OG-X-FR, OG-3-FR en DFR-8321 openGear frames

Gewenste regio
Elimineer extra interface rommel en menubalken en pak alleen dat deel van het computerscherm dat je wilt.

OG-ROI-HDMI is volledig compatibel met de gratis Ross DashBoard-toepassing en biedt interactieve selectie van een interessegebied uit het inkomende computersignaal. Je hebt volledige controle over hoe dat gebied wordt geschaald naar de uitvoerresolutie met behulp van AJA's hoogwaardige schalingsalgoritmen voor de zuiverst mogelijke beeldkwaliteit.

Je hebt volledige controle over beeldverhouding, beeldrotatie en framerate-conversie met schermbediening in de DashBoard-software die je laat zien hoe je bron en uitvoer eruit zullen zien, inclusief de formaten die binnenkomen en de keuzes die je hebt gemaakt voor het signaal dat naar buiten gaat.

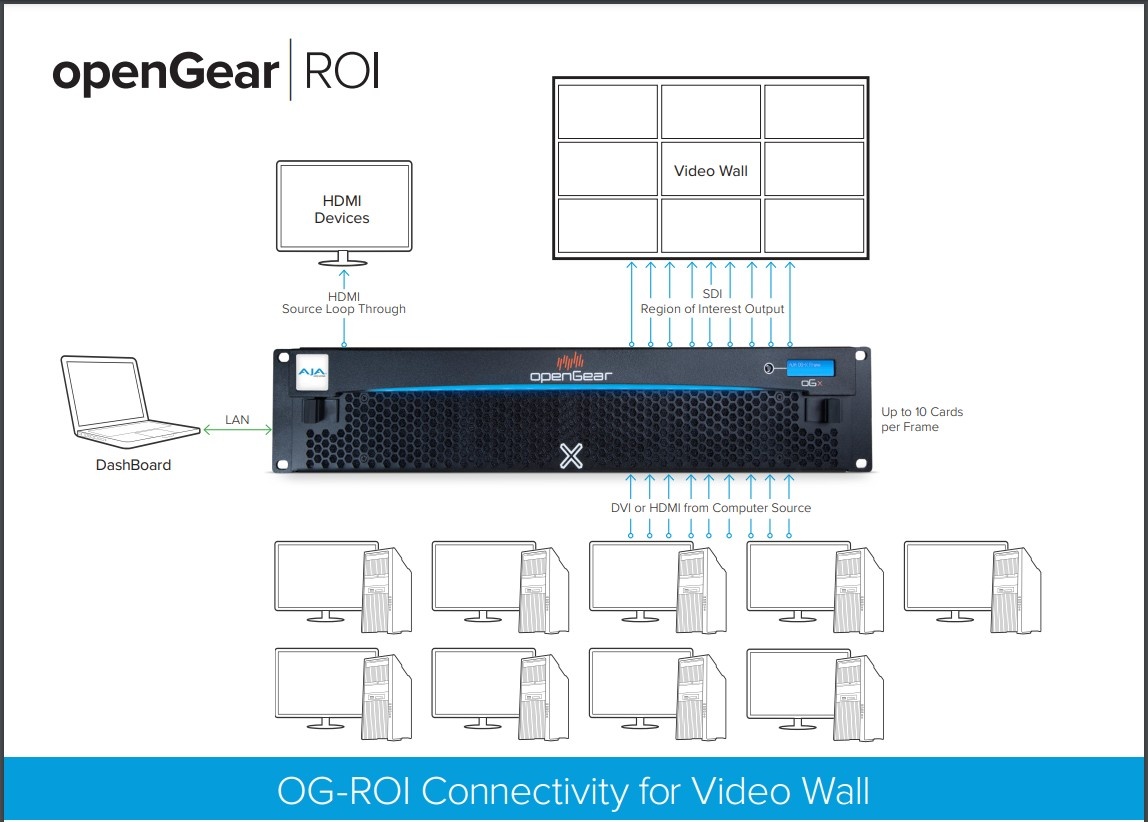

OpenGear ROI Videowall Workflow
Het is ook mogelijk om de uitvoermogelijkheden uit te breiden en een grote, gesynchroniseerde videowall te creëren. Het workflow diagram toont 9 x OG-ROI-HDMI gebruikt in een rackframe om een videowall van 9 SDI monitoren te produceren. De besturing van elke OG-ROI-HDMI gebeurt via ethernet naar het DashBoard. Elke computerbron is aangesloten op een OG-ROI-HDMI ingang met het interessegebied als uitvoer via SDI. Eenvoudige bediening en connectiviteit voor de OG-ROI-HDMI kunnen worden gebruikt om geavanceerde en complexe videowandpresentaties te maken.

Audio
OG-ROI-HDMI accepteert 2-kanaals analoge audio van de 2x 3-pins aansluitklemmen of embedded 8-kanaals audio van een HDMI ingang. De audiobron en routing kan worden geselecteerd in de DashBoard-software en is ingebed in de SDI-uitgang. Hierdoor kan computeraudio worden ingebed in het SDI-signaal voor eenvoudige, gesynchroniseerde routering.

OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframeoplossingen.

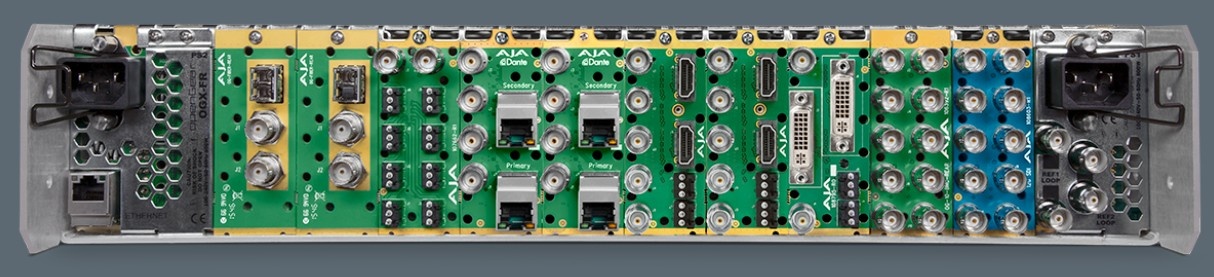

Flexibele I/O
Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).

Faalveilig
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.

Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.

DashBoard-software
Ross DashBoard-software biedt snelle en handige configuratie van openGear-kaarten op macOS, Windows en Linux.

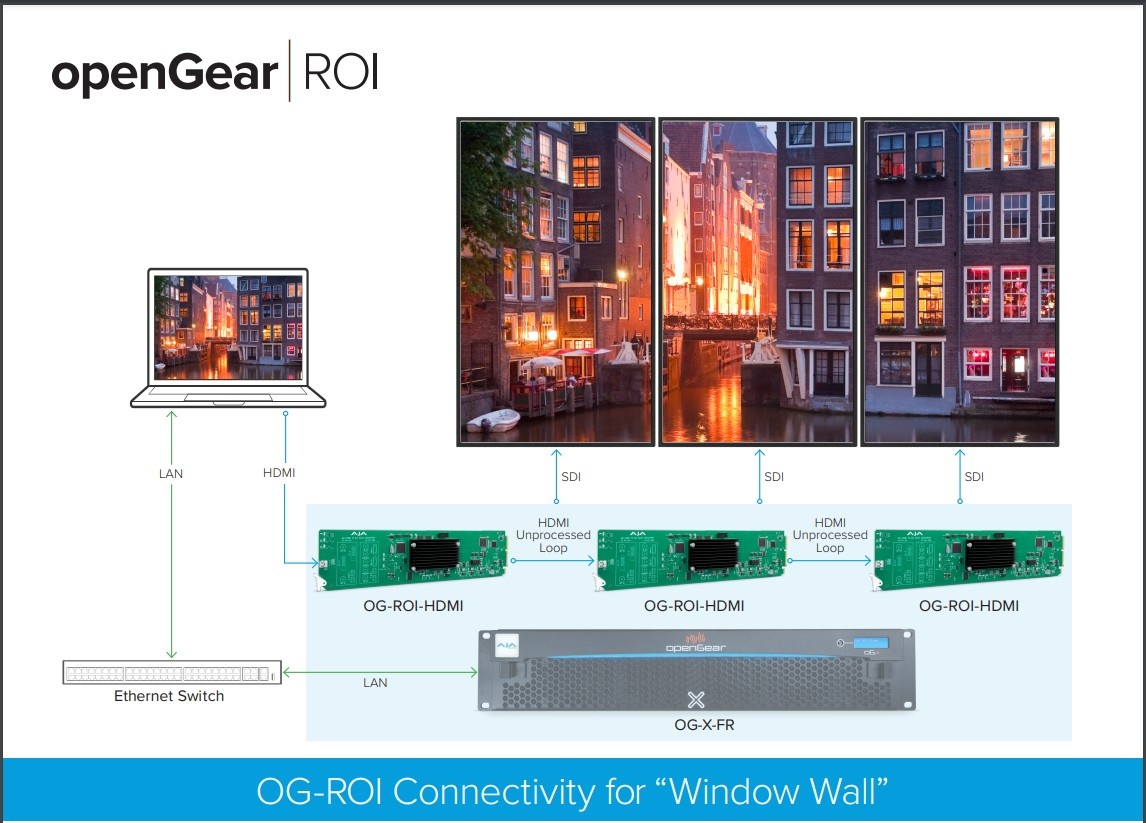

openGear ROI Vensterwand Workflow
Je kunt eenvoudig zeer effectieve en boeiende displays maken door extra OG-ROI-HDMI openGear converters te gebruiken. Door gebruik te maken van drie OG-ROI-HDMI openGear converters in het juiste rackframe kun je drie beeldschermen naast elkaar voeden, elk gedraaid naar portretmodus. Door gebruik te maken van de HDMI-doorvoer van de OG-ROI-HDMI is het door HDMI gerouteerde beeld synchroon, terwijl elke OG-ROI-HDMI de nodige regio-uitvoer levert via SDI. Instellingen voor elk van de OG-ROI-HDMI openGear converters worden geleverd via ethernetbediening via een ethernetschakelaar. Het resultaat is een visueel opwindende en creatieve manier om weergave-inhoud te voeden.
