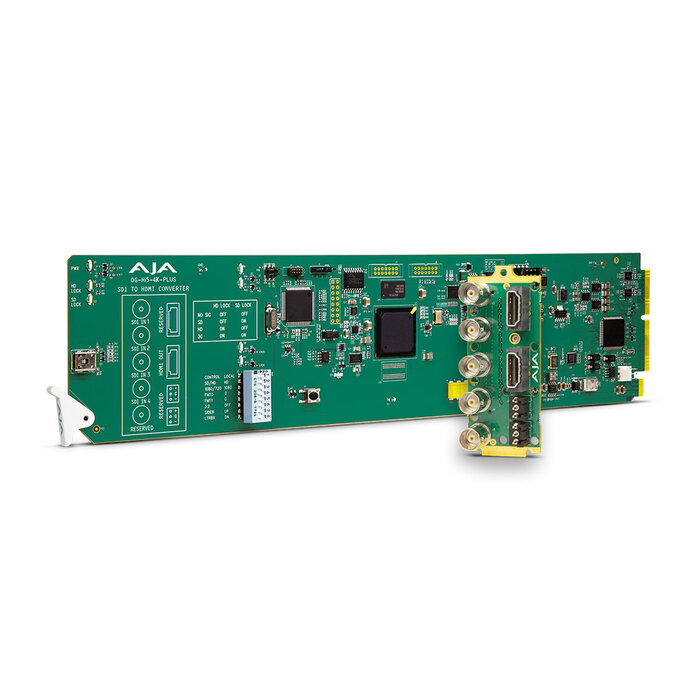

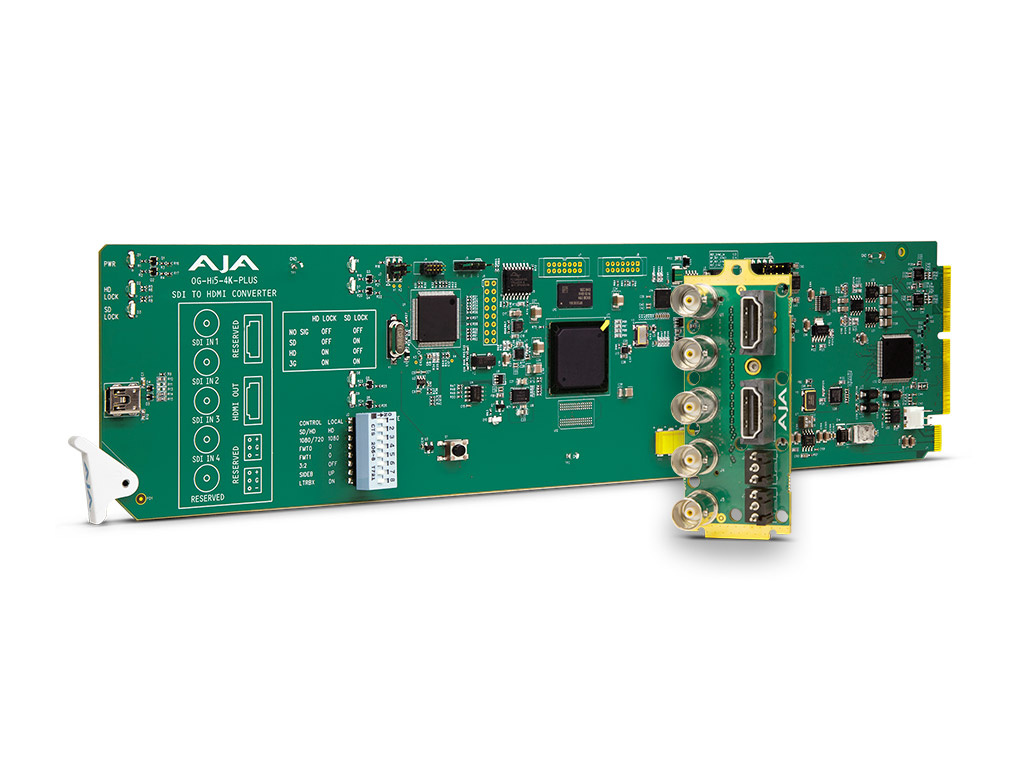

AJA OG-Hi5-4K-Plus - 3G-SDI to HDMI 2.0 Conversion

OG-Hi5-4K-Plus is een openGear kaart die 3G-SDI naar HDMI 2.0 conversie biedt voor 4K/UltraHD/2K/HD/SD bronnen, met ondersteuning tot 60p van professionele 4K/UltraHD apparaten bij het monitoren naar HDMI 2.0 schermen. OG-Hi5-4K-Plus genereert HDR-metadata in overeenstemming met HDMI v2.0b/CTA-861.3, inclusief HDR-ondersteuning, en biedt een eenvoudige monitorverbinding van 4K-apparaten met Quad 3G-SDI- of Dual 3G-SDI-uitgangen naar compatibele HDMI 2.0-schermen, met two sample interleave (2SI) of square division (Quadrant) pixelmapping.

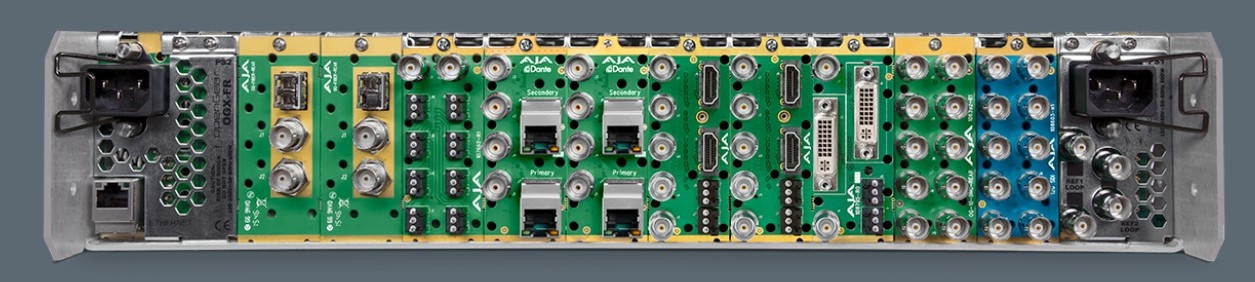

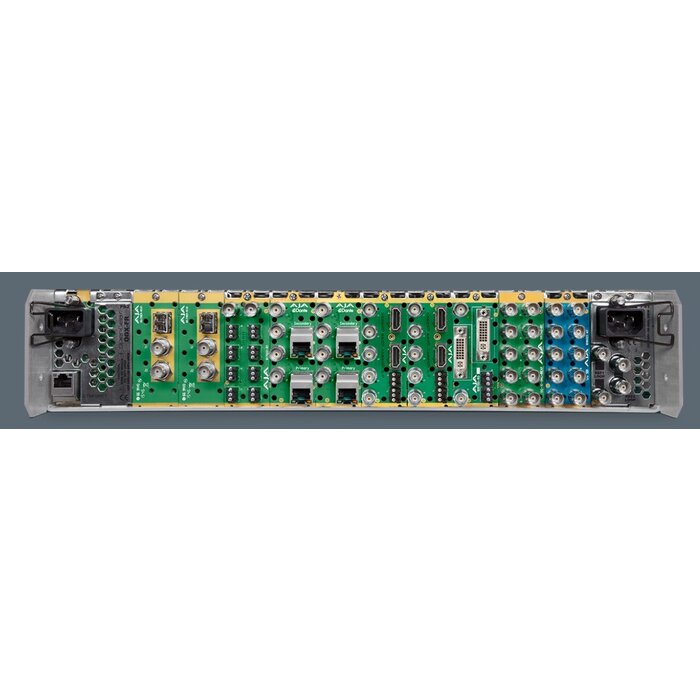

Ontworpen voor gebruik in openGear 2RU frames met hoge dichtheid, inclusief AJA's OG-X-FR frame, biedt nieuwe DashBoard softwareondersteuning op Windows®, macOS® en Linux® afstandsbediening en bewaking van de openGear architectuur en biedt handige en industriestandaard configuratie-, bewakings- en besturingsopties via een pc of lokaal netwerk.

Kenmerken

• OpenGear-compatibele kaart
• Converteert Quad 3G-SDI naar HDMI 2.0 tot 4K 60p
• Ondersteuning voor 4:2:2/4:4:4 HDMI 2.0-uitvoer
• Ondersteunt 12-bit workflows
• HDR-signalering metadata pass-through en optionele override
• HDR-ondersteuning voor HDR10 en HLG
• Ingebedde audio-ondersteuning 8-kanaals 24-bit
• Ingebedde audiodoorvoer van AC-3 (Dolby Digital) en E-AC-3 (Dolby Digital Plus) gecomprimeerde audio, inclusief DD+ Atmos (ook bekend als DD+ JOC)
• Ethernet-configuratie op afstand via Ross DashBoard-software
  Vermogen: 12 watt
• Hot-swappable
• I/O-kaart achteraan inbegrepen
• Twee sleuven vereist voor elke kaart
• Compatibel met OG-X-FR, OG-3-FR en DFR-8321 openGear frames

Connectiviteit
De nieuwste generatie betaalbare 4K-monitoren maakt gebruik van een HDMI 2.0-aansluiting, waarmee een volledig 4K-signaal via één enkele kabel kan worden doorgegeven. Typische professionele 4K-workflows gebruiken vier SDI-kabels om het beeld met volledige resolutie door te geven, waardoor het moeilijk is om deze nieuwere monitoren te integreren. OG-Hi5-4K-Plus is een eenvoudig te gebruiken converter die de kloof tussen deze twee werelden overbrugt voor naadloze integratie.

HDR
HDR of High Dynamic Range biedt de mogelijkheid om een breder en rijker scala aan kleuren, veel helderder wit en veel dieper, donkerder zwart weer te geven dan met standaardsignalen mogelijk is. Dit geeft uw beelden een meer 'dynamisch' uiterlijk en maakt het mogelijk om natuurlijke, levensechte kleuren over te brengen op uw publiek.

OG-Hi5-4K Plus biedt deze ondersteuning voor uw 4K/UltraHD/HD HDR-pijplijnen naar
HDMI-compatibele schermen door HDR-metadata te genereren in overeenstemming met HDMI v2.0a/CTA-861.3. OG-Hi5-4K-Plus biedt ook ondersteuning voor Hybrid Log-Gamma (HLG) HDR-schermen via HDMI.

4K en UltraHD
Typische 4K-signalen gebruiken een resolutie van 4096x2160 pixels, terwijl UltraHD-signalen 3840x2160 pixels meten. Door dit verschil kunnen sommige monitoren niet worden gebruikt in volledige 4K-workflows of in UltraHD-workflows. OG-Hi5-4K-Plus kan deze resolutieverschillen compenseren, waardoor UltraHD-monitoren kunnen worden gebruikt in 4K-producties en omgekeerd.

OG-Hi5-4K-Plus ondersteunt ook High Frame Rate (HFR) ingangen. 4K/UltraHD-signalen van 50 of 60p kunnen worden ingevoerd in de OG-Hi5-4K-Plus en worden uitgevoerd tot 60p voor weergave met geschikte HDMI 2.0-schermen.

HD-ondersteuning
Niet elke job is een 4K job. Als je niet in 4K werkt, kan de OG-Hi5-4K-Plus nog steeds een handig hulpmiddel zijn voor het converteren van HD-SDI naar HDMI. Een enkel HD-SDI-signaal dat de OG-Hi5-4K-Plus binnenkomt, wordt naar buiten gestuurd als een HDMI-signaal met HD-resolutie.

Audio
Tot 8 kanalen ingebedde audio in het inkomende SDI-signaal worden naadloos doorgegeven aan de HDMI-uitgang, zodat je audio altijd synchroon is en eenvoudig kan worden afgespeeld op de aangesloten monitor.

openGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframe oplossingen.

DashBoard-software
Ross DashBoard software biedt snelle en gemakkelijke configuratie van openGear kaarten op macOS, Windows en Linux.
