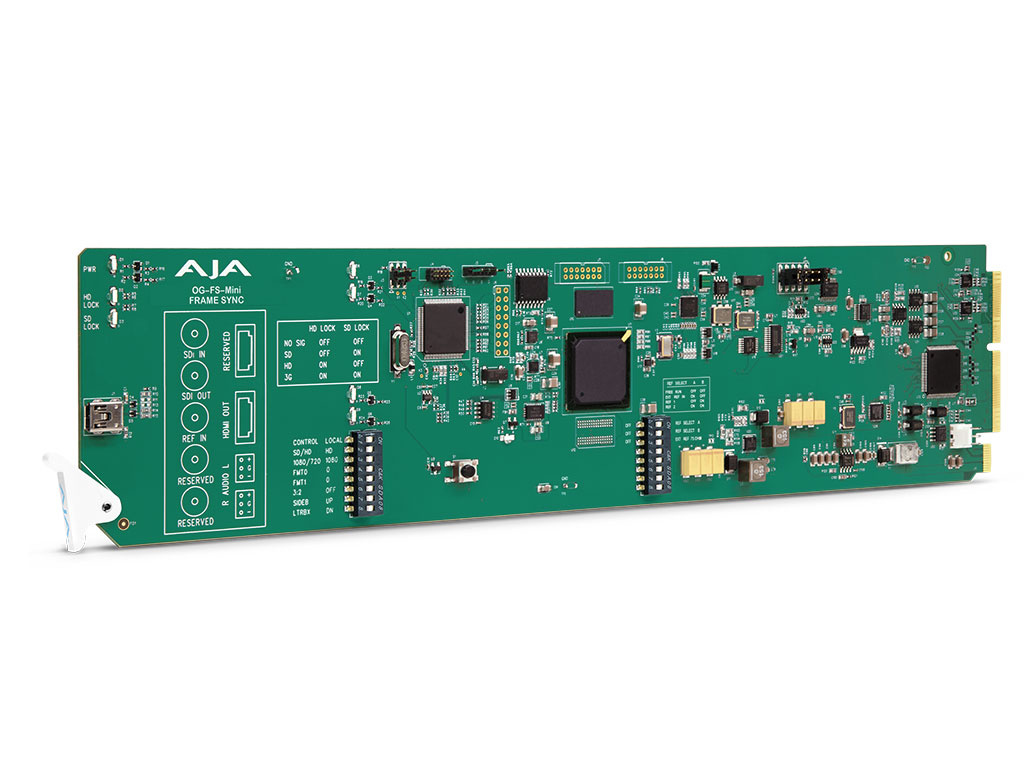

AJA OG-FS-Mini 3G-SDI Frame Synchronizer
OG-FS-Mini is een openGear frame sync van broadcastkwaliteit die de in de productie bewezen betrouwbaarheid van AJA's toonaangevende FS frame sync-technologie in een openGear-kaart verpakt, waardoor frame synchronisatie van niet-getimede 3G-SDI, HD- en SD-videosignalen tegen een betaalbare prijs wordt ondersteund.
Met de OG-FS-Mini kunnen gebruikers een breed scala aan videoformaten synchroniseren en converteren naar hun huisstandaard met een 3G-SDI in- en uitgang, HDMI-uitgang en twee 3-pins aansluitblokaansluitingen voor gebalanceerde analoge audio-uitgangen. De OG-FS-Mini biedt ook hoge kwaliteit up-, down- en cross-conversie.
De OG-FS-Mini is ontworpen voor gebruik in 2RU frames met hoge dichtheid van OpenGear, waaronder het OG-X-FR frame van AJA. DashBoard-softwareondersteuning op Windows®, macOS® en Linux biedt afstandsbediening en bewaking van de openGear-architectuur en biedt handige en industriestandaard configuratie-, bewakings- en besturingsopties via een pc of lokaal netwerk.
Kenmerken
- OpenGear-compatibele kaart
- Utility frame sync-functie tijd ingangssignalen naar een externe referentie
- Ondersteunt bi-level en tri-level referenties
- Hoge kwaliteit 10-bit videoverwerking
- Verwerking met lage latentie, nominale videovertraging van 1 frame
- Verlies van ingangsbeheer: Bevriezen, zwart of dempen
- Synchroniseert 3G, HD en SD videoformaten
- Gelijktijdige SDI- en HDMI-uitgangen
- 16-kanaals ingebedde SDI audio I/O
- 8-kanaals HDMI-uitvoer audio
- 2x 3-pins aansluitblokaansluitingen voor analoge audio-uitvoer
- Utility-framerateconversie, ondersteunt 3:2 pulldown
- Omhoog, omlaag, cross-conversie tussen 3G-, HD- en SD-videoformaten
- AFD ingangsdetectie, down-converteer controle
- Externe configuratie via Ross DashBoard-software
- I/O-kaart achteraan inbegrepen
- Compatibel met OG-X-FR, OG-3FR en DFR-8321 openGear frames
OPMERKING:
OG-FS-Mini ondersteunt alleen 3G-SDI niveau A. 3G-SDI-niveau B wordt niet ondersteund.
De OG-FS-Mini laat alleen ingesloten ondersteunende audiogegevens door; andere soorten ingesloten ondersteunende gegevens worden niet doorgelaten.

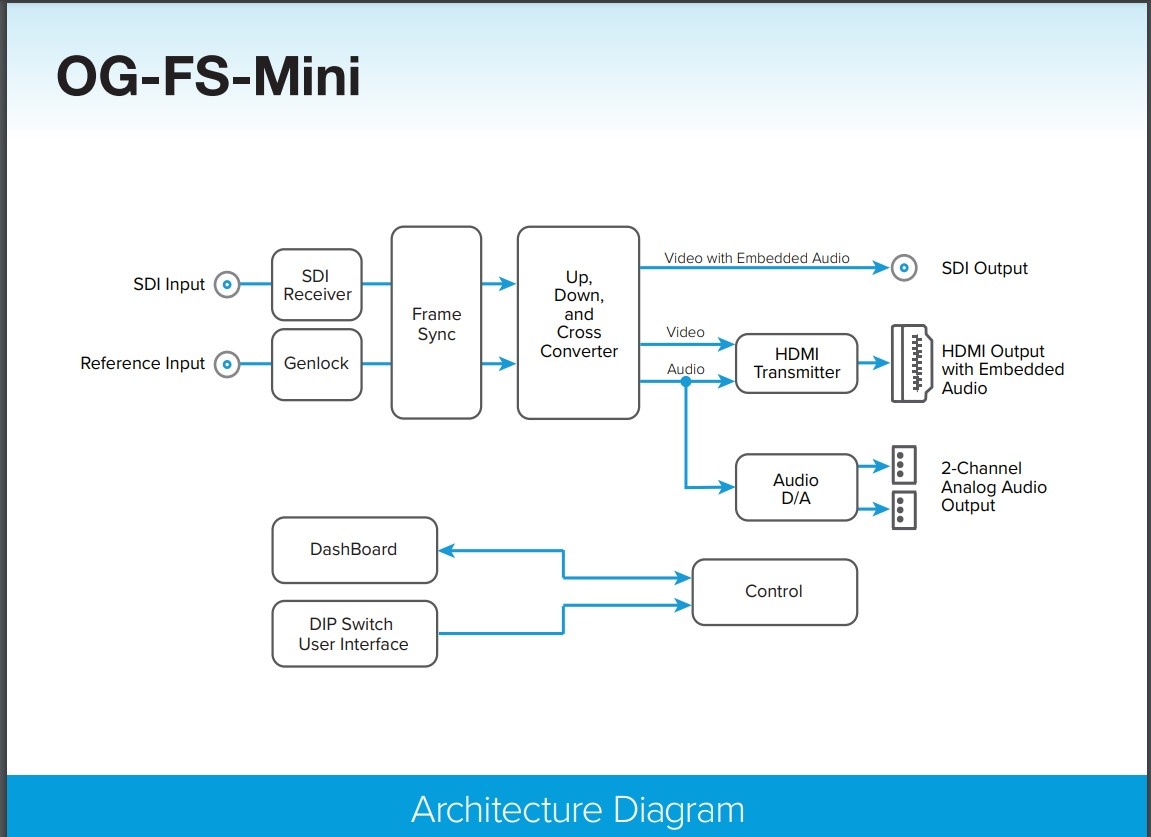

Vereenvoudigd blokschema
De OG-FS-Mini is ontworpen om te voldoen aan de eisen van broadcast engineering en live evenementenproductie en biedt tegelijkertijd een ongelooflijke flexibiliteit. Het ontvangt een niet-getimed signaal, frame-synchroniseert het, verwerkt het en routeert het automatisch naar zowel de SDI-uitgang voor gebruik in de productie als de HDMI-uitgang voor monitoring. De gebruiker selecteert welke 2 audiokanalen worden gerouteerd naar de gebalanceerde analoge audiomonitoruitgangen.
OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframe oplossingen.

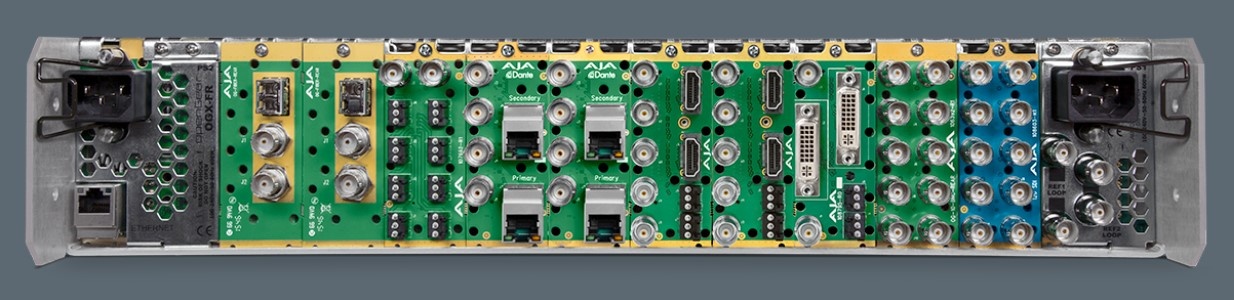

Flexibele I/O
Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).
Faalveilig
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.
Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.
DashBoard-software
Ross DashBoard-software biedt snelle en handige configuratie van openGear-kaarten op macOS, Windows en Linux.
