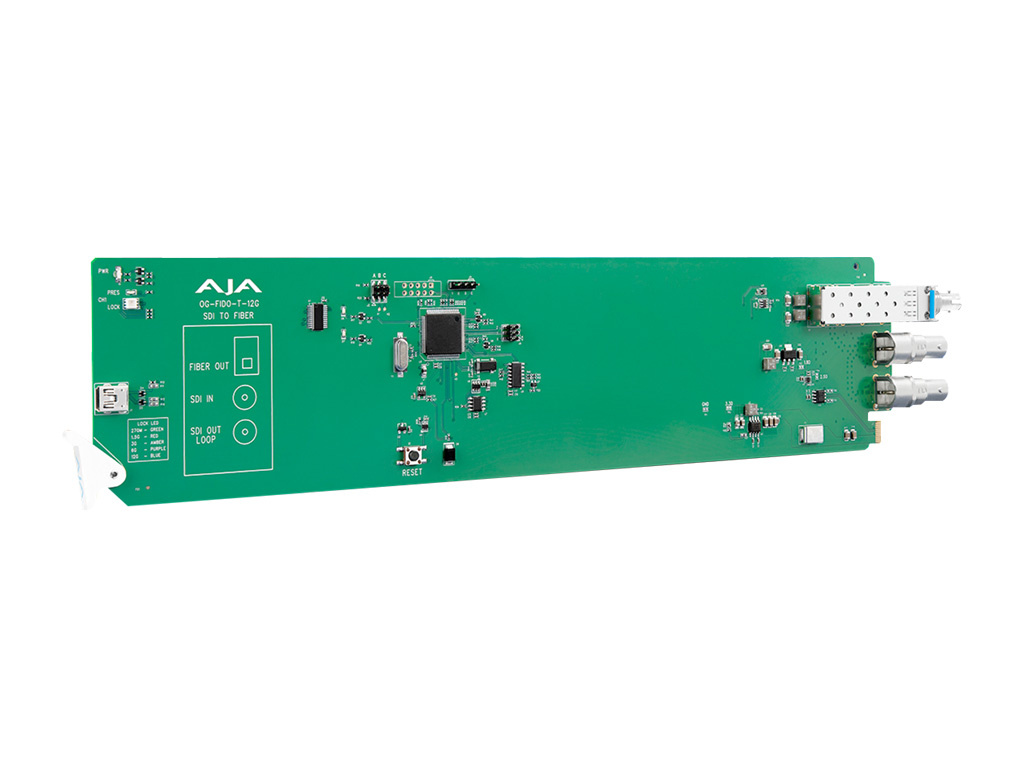

OG-FiDO-T-12G-ST openGear 1-Channel 12G-SDI to Single Mode ST Fiber Transmitter
De OG-FiDO-T-12G-ST is een ultramoderne, openGear-compatibele 12G-SDI-naar-vezelconverter, waarmee 12G-SDI-signalen kunnen worden verlengd tot 10 km (32,808 ft) over standaard enkelvoudige glasvezelkabel. De 12G-SDI ingang is opnieuw geklokt met de beste jittertolerantie in zijn klasse. Er is ook een 12G-SDI uitgang met herklok. De OG-FiDO-T-12G-ST heeft een vergrendelbare ST-connector voor veilige connectiviteit, wat voordelig is voor veel live evenementen, productie en mobiele omgevingen.

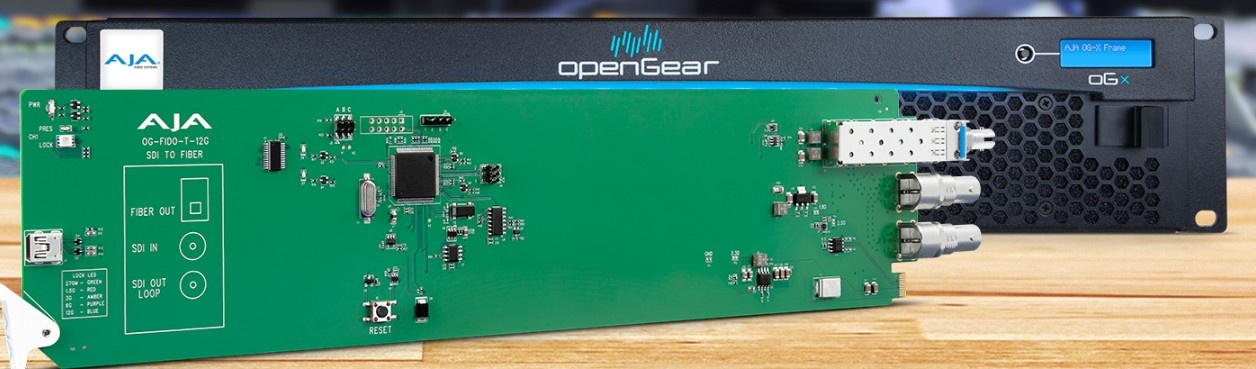

AJA openGear OG-FiDO producten zijn ontworpen voor gebruik in openGear 2RU frames met hoge dichtheid, inclusief AJA's OG-X-FR frame, met standaard DashBoard software-ondersteuning voor Windows®, macOS® en Linux®, voor bediening en monitoring op afstand via een pc of lokaal netwerk.
Kenmerken
- Videoformaten: 270 Mbps - 12 Gbps, formaatonafhankelijk
- Ingangen: 1x 12G-SDI BNC met SDI Loop out
- Uitgangen: 1x 12G-SDI BNC; 1x Single Mode ST Connector
- Monitor via openGear DashBoard-software
- Ondersteuning voor HDR - High Dynamic Range video
- LED's voor ingang aanwezig en ingang SMPTE vergrendeld
- Automatische detectie en herklokking
- 270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps - Automatisch selecteren
- Nominale golflengte; Tx: 1310 nm (standaard)
- Vermogen: 3 watt Max
- Heet-swappable
- Geschikte Fiber SFP inbegrepen
- I/O-kaart achteraan inbegrepen
- Compatibel met OG-X-FR, OG-3-FR en DFR-8321 openGear frames

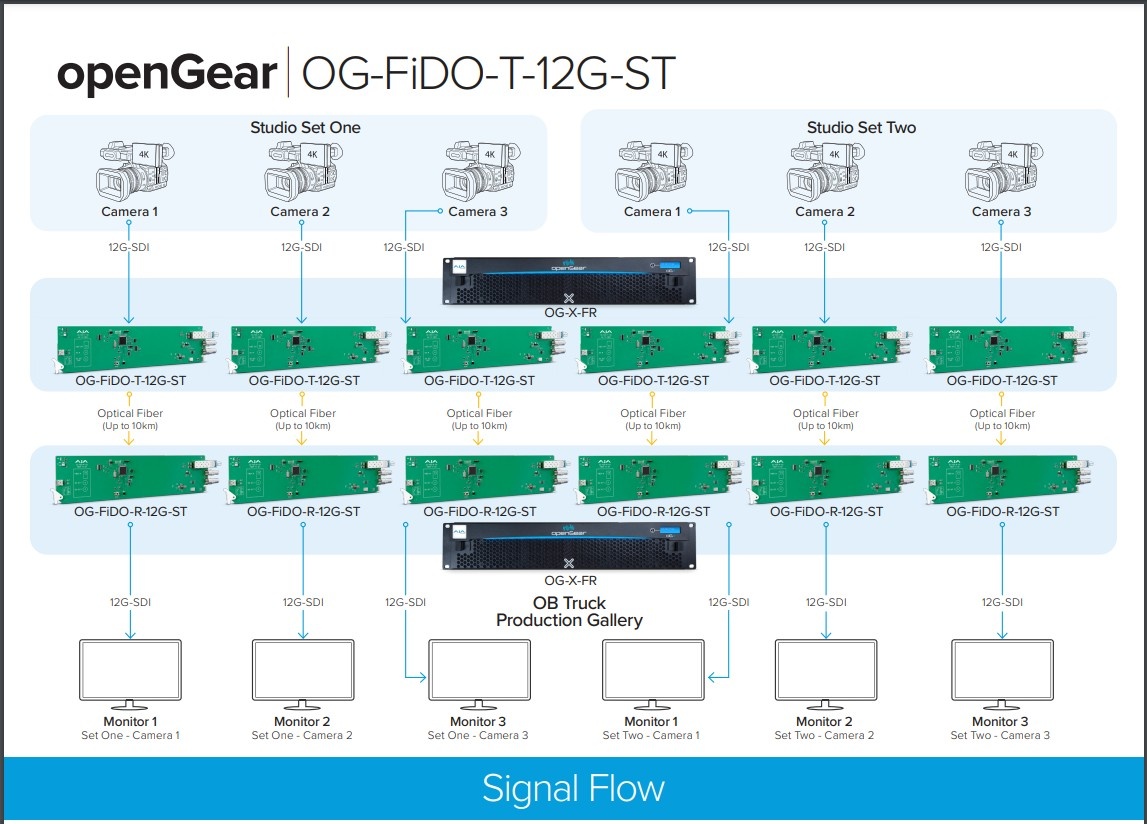

Voorbeeld OG-FiDO-T-12G-ST signaalstroomdiagram
Dit diagram toont zes openGear OG-FiDO-T-12G-ST kaarten die worden gebruikt in een OG-X-FR rackframe, wat de hoge dichtheid van het openGear platform benadrukt. De studiosets bevatten elk in totaal zes 12G-SDI camera's die zijn aangesloten op zes OG-FiDO-T-12G-ST kaarten, die zorgen voor de conversie van 12G-SDI naar glasvezel ST. Fiberruns worden vervolgens verlengd tot 10 km naar een OB-productietruck met zes OG-FiDO-R-12G-ST kaarten in een OG-X-FR rackframe. De productieruimte ontvangt zes discrete camerafeeds als 12G-SDI via de OG-FiDO-R-12G-ST, die de videomonitoren van de ruimte met ultralage latency aansturen.
Connectiviteit
De 12G-SDI ingang is opnieuw geklokt met de beste jittertolerantie in zijn klasse. Alle 12G-SDI in- en uitvoer ondersteunt 6G/3G/HD/SD-SDI. Ondersteunt single mode glasvezelkabel.
OpenGear-compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframeoplossingen.
Flexibele I/O

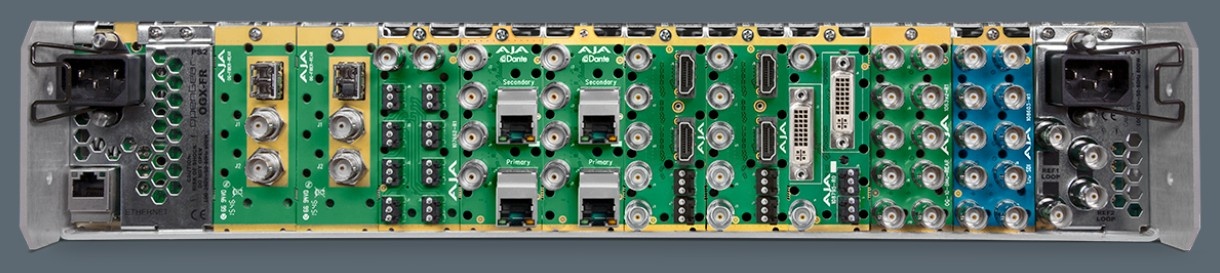

Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (meegeleverd met afzonderlijke kaarten).
Failsafe
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.
Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.
DashBoard-software
Ross DashBoard-software biedt snelle en handige configuratie van openGear-kaarten op macOS, Windows en Linux.
AJA Mini-Matrix
Informatie over de complete lijn AJA openGear frames en kaarten is nu beschikbaar in de Mini-Matrix. AJA producten zijn uitgebreid, en deze bron helpt je de juiste converter te vinden voor elke situatie, waar je ook bent. Afzonderlijke producten hebben links naar de hoofdwebsite van AJA voor meer informatie.
