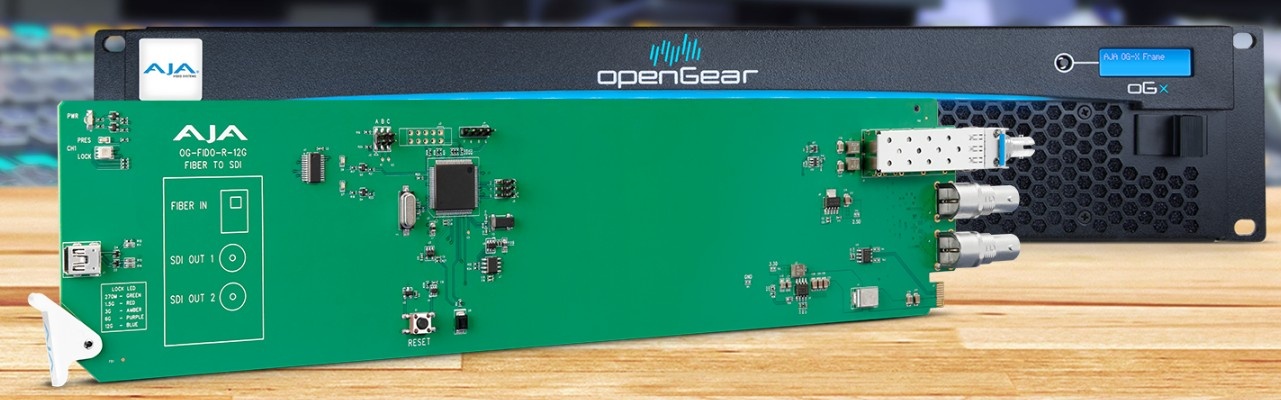

AJA OG-FiDO-R-12G-ST openGear 1-Channel Single Mode ST Fiber to 12G-SDI Receiver
De OG-FiDO-R-12G-ST is een ultramoderne, openGear-compatibele glasvezel-naar-12G-SDI-converter waarmee 12G-SDI-signalen kunnen worden verlengd tot 10 km (32,808 ft) over standaard enkelvoudige glasvezelkabel. De glasvezelingang is opnieuw geklokt met de beste ingangsjittertolerantie in zijn klasse. De OG-FiDO-R-12G-ST heeft een vergrendelbare ST-connector voor veilige connectiviteit, wat voordelig is in veel live evenementen, productie- en mobiele omgevingen.
AJA openGear OG-FiDO producten zijn ontworpen voor gebruik in openGear 2RU frames met hoge dichtheid, inclusief AJA's OG-X-FR frame, met standaard DashBoard software-ondersteuning voor Windows®, macOS® en Linux®, voor bediening en monitoring op afstand via een pc of lokaal netwerk.
Kenmerken
- Videoformaten: 270 Mbps - 12 Gbps, formaatonafhankelijk
- Ingangen: 1x Single-Mode ST vezelconnectoren
- Uitgangen: 1x 12G-SDI BNC met SDI Loop out
- Ondersteuning voor HDR - High Dynamic Range video
- LED's voor ingang aanwezig en ingang SMPTE vergrendeld
- Automatische detectie en herklokking
- 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,967 Gbps, 2,970 Gbps, 5,934 Gbps, 5,940 Gbps, 11,868 Gbps, 11,880 Gbps - Automatisch selecteren
- Nominale Golflengte; Rx: 1260-1620 nm
- Hot-swappable
- Ethernet-monitor op afstand via Ross DashBoard-software
- Geschikte vezel SFP inbegrepen
- I/O-kaart achteraan inbegrepen
- Vermogen: 3 Watt Max
- Compatibel met OG-X-FR, OG-3-FR en DFR-8321 openGear frames

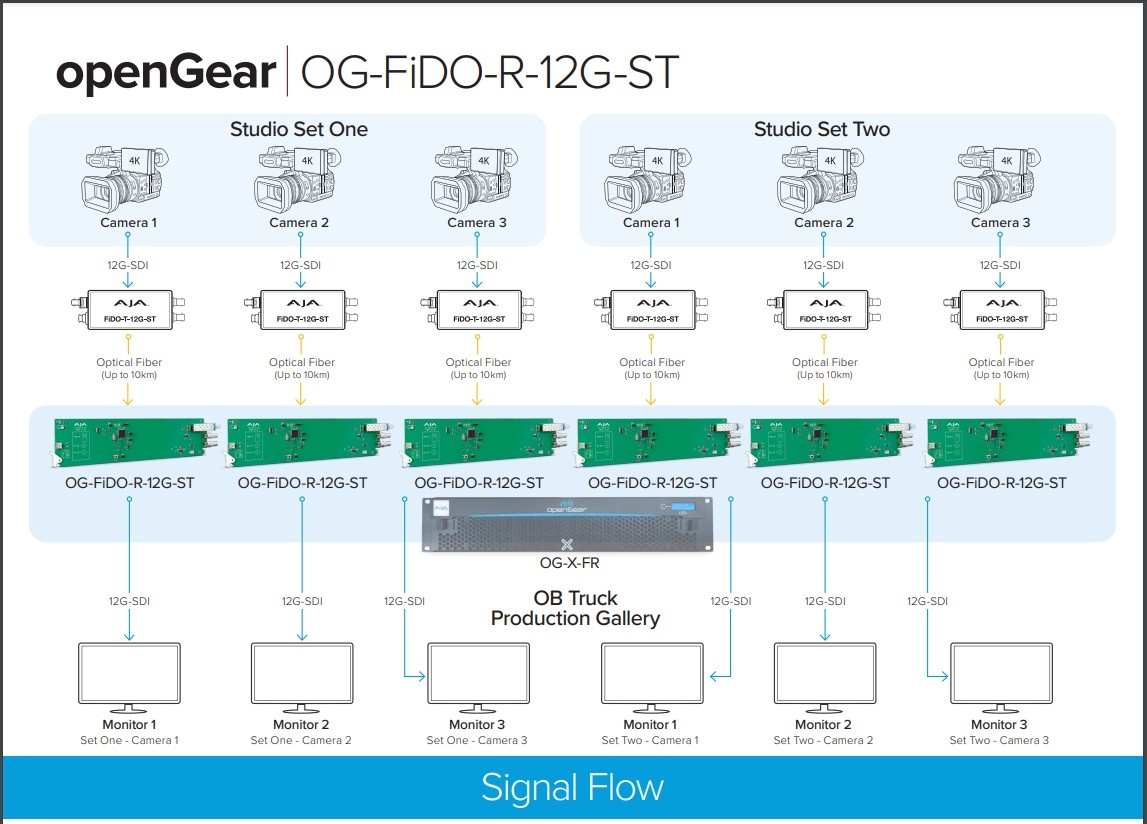

Voorbeeld OG-FiDO-R-12G-ST signaalstroomdiagram
Dit diagram toont zes openGear OG-FiDO-R-12G-ST kaarten die worden gebruikt in een OG-X-FR rackframe in de buurt van de productiegalerij, wat de hoge dichtheid van het openGear platform benadrukt. Deze zes openGear OG-FiDO-R-12G-ST kaarten zijn via glasvezellijnen verbonden met twee studiosets, die beide tot 10 km van de productiehal verwijderd kunnen zijn. De studiosets bevatten elk drie 12G-SDI camera's die zijn aangesloten op drie FiDO-T-12G-ST miniconverters, die de 12G-SDI naar glasvezel ST-conversie verzorgen. De productiegalerie ontvangt 6 afzonderlijke camerafeeds als 12G-SDI, via de OG-FiDO-R-12G-ST, die de videomonitoren van de galerie met ultralage latency aansturen.
Connectiviteit
Zowel Fiber als 12G-SDI ingangen zijn opnieuw geklokt met de beste jittertolerantie in zijn klasse. Ondersteuning voor 12G-SDI in- en uitvoer, inclusief 6G/3G/HD/SD-SDI. Beide signaalpaden zijn onafhankelijk en kunnen verschillende snelheden hebben. Ondersteunt single mode glasvezelkabel.
OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframeoplossingen.
Flexibele I/O
Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).
Failsafe
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.
Ethernet-toegang
Via een standaard Ethernetaansluiting is het frame toegankelijk via de Ross DashBoard softwaretoepassing voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame geïnstalleerd worden voor geavanceerde communicatie met compatibele openGear-kaarten.
DashBoard-software
Ross DashBoard-software biedt snelle en handige configuratie van openGear-kaarten op macOS, Windows en Linux.
AJA Mini-Matrix
Informatie over de complete lijn AJA openGear frames en kaarten is nu beschikbaar in de Mini-Matrix. AJA producten zijn uitgebreid, en deze bron helpt je de juiste converter te vinden voor elke situatie, waar je ook bent. Afzonderlijke producten hebben links naar de hoofdwebsite van AJA voor meer informatie.
