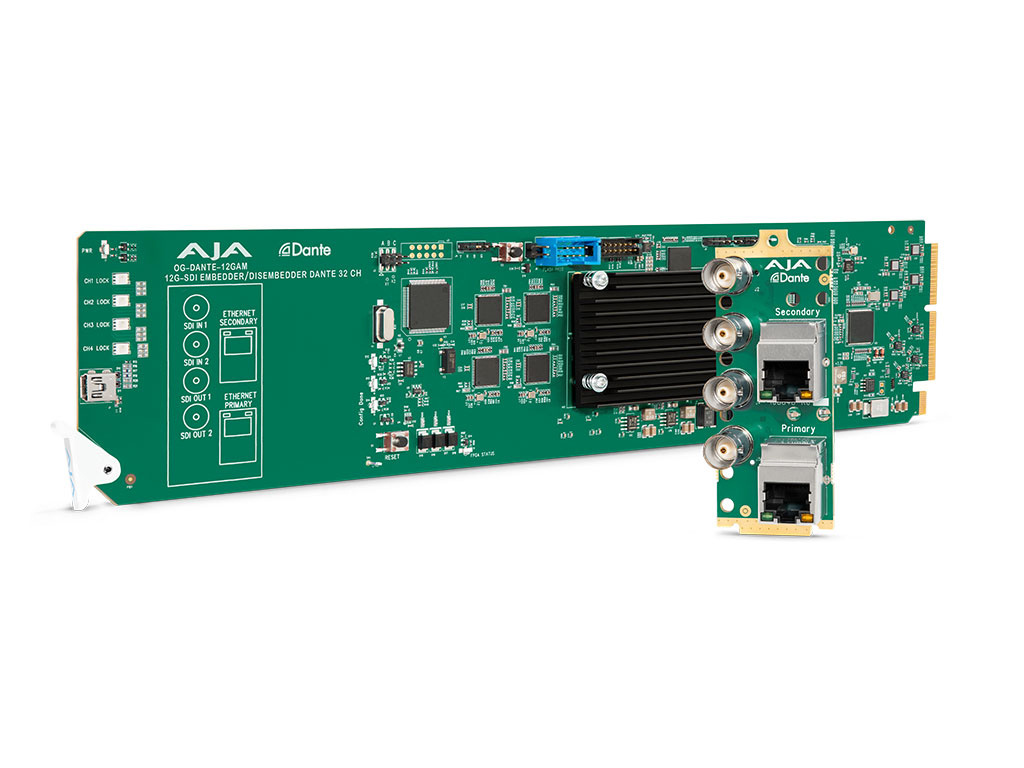

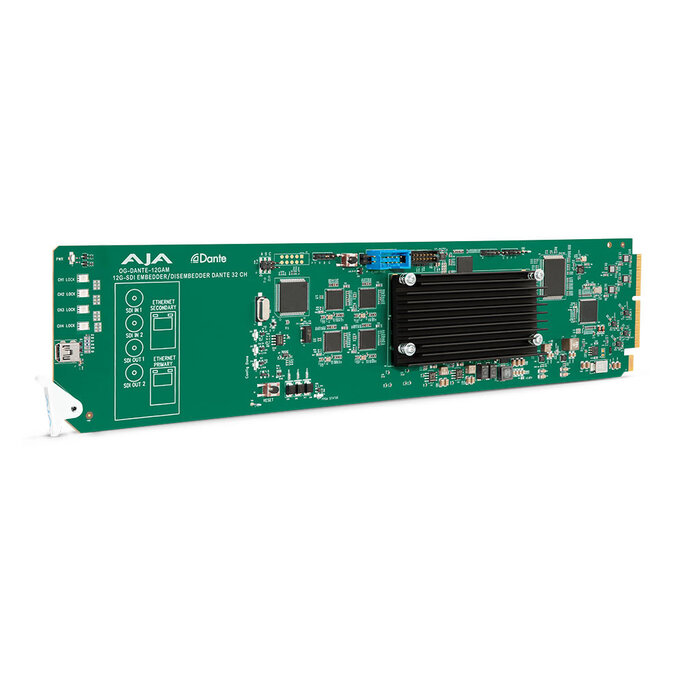

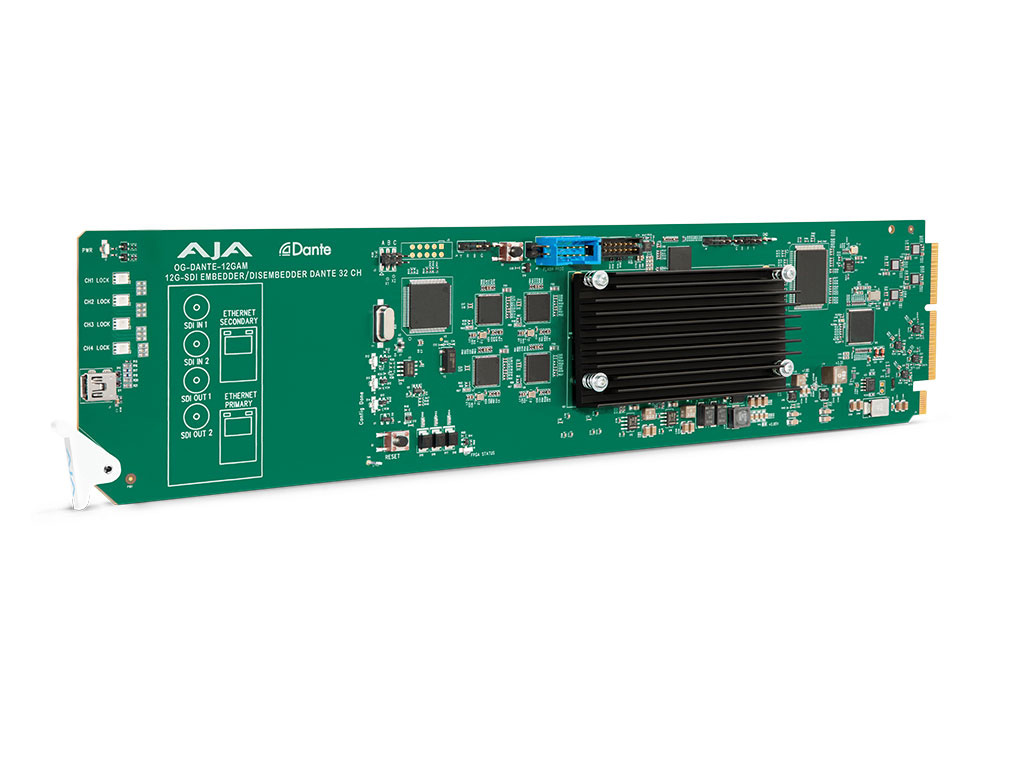

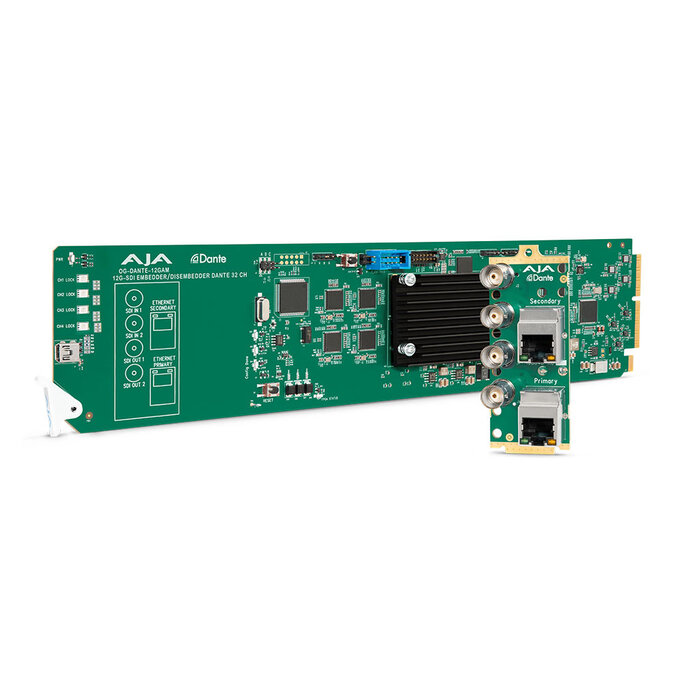

AJA OG-DANTE-12GAM openGear 12G-SDI/DANTE 64-Channel Embedder/Disembedder

OG-DANTE-12GAM is een openGear, Dante audio embedder/disembedder, met dubbele 12G-SDI in- en uitvoerpoorten die gelijktijdig tot 32 kanalen audio embedding en 32 kanalen disembedding bieden. OG-DANTE-12GAM vormt de brug tussen SDI- en Dante-infrastructuren.

Dante audionetwerken bieden digitale audiodistributie over lokale en wide-area netwerken met lage latency, met behulp van standaard netwerkhardware of door verbinding te maken met een standaard netwerkinfrastructuur. Dit biedt veel voordelen ten opzichte van analoge, AES- en MADI-infrastructuren, waaronder schaalbaarheid van het audiosysteem, eenvoudigere installatie en vereenvoudigde bedrading.

Een volledig gevuld OG-X-FR openGear frame met tien OG-DANTE-12GAM kaarten biedt een ongelooflijke 640 kanalen audio bridging in een rack-mountable vormfactor voor een breed scala aan behoeften.

• Kenmerken
  Ondersteuning voor 12G/6G/3G-SDI audio-inbedding van en naar het Dante audio-ecosysteem
  Dubbele en onafhankelijke 12G-SDI in- en uitvoerpoorten, die elk 16 audiokanalen ondersteunen, in totaal 64 kanalen per kaart in een compact ontwerp
  1x primaire en 1x secundaire GigE-poorten voor Dante-netwerkredundantie
  64 kanalen gelijktijdige SDI/Dante audio-overbrugging per kaart
  2x Interne signaalgeneratoren waardoor Dante-audiokanalen via SDI kunnen worden verzonden zonder extern SDI-bronsignaal
  DashBoard-ondersteuning voor signaalstatus en configuratie op afstand
  Compatibel met een reeks Dante-software van Audinate, waaronder Dante Controller voor routing- en configuratiekeuzes
  Hoge dichtheid en kleine vormfactor, waardoor 10 kaarten kunnen worden gebruikt in een enkel openGear frame voor maximaal 640 kanalen SDI/Dante audio bridging
  Ondersteund binnen OG-X-FR en OG-3-FR openGear frames
  Geschikt voor hot swap

OG-DANTE-12GAM Overzichtsvideo

OG-DANTE-12GAM vormt de brug tussen SDI- en Dante-ecosystemen.

Bekijk deze video voor een introductie van de vele voordelen en voordelen die Dante audio over IP biedt voor het in- en loskoppelen van professionele SDI-workflows.

Dante: de audionetwerkstandaard voor de Pro AV-industrie

Dante audionetwerken bieden digitale audiodistributie via lokale en wide area netwerken met een lage latency (<1 ms), met behulp van standaard netwerkhardware of door verbinding te maken met een standaard netwerkinfrastructuur. Dit biedt veel voordelen, zoals schaalbaarheid van het audiosysteem, eenvoudigere installatie en vereenvoudigde bedrading.

Met Dante kan ook ongecomprimeerde, meerkanaals, hoge-resolutie digitale audio met lage latentie worden gedistribueerd over een geschakeld Ethernet-netwerk met behulp van standaard TCP/IP-protocollen, terwijl aan de strenge kwaliteitseisen van professionele audio wordt voldaan.

Dante audio is de primaire keuze voor ProAV systeemintegrators en een groeiend aantal omroepen en wordt op grote schaal gebruikt door 450 fabrikanten die meer dan 2500 Dante apparaattypes aanbieden.

Huidige oplossingen vereisen veel apparaten of een zeer hoge prijs om deze overbrugging te realiseren. DANTE vermindert de hoeveelheid apparatuur die nodig is om deze overbruggingsfunctie uit te voeren.
DANTE audio biedt een redundante infrastructuur met twee netwerken, een primaire en secundaire 1 GigE-poort, die gebruikers een robuust systeem voor audiotransport bieden.
DANTE audio-oplossingen bieden ook een synchronisatieoplossing die niet wordt geboden door andere oplossingen voor audio over IP.

Brug tussen SDI/Dante bronnen en bestemmingen
OG-DANTE-12GAM slaat een brug tussen SDI-bronnen en -bestemmingen met ingebedde audio naar/van het Dante audio-ecosysteem. Het is uw SDI/Dante gateway.

OG-DANTE-12GAM biedt twee 12G-SDI-poorten voor invoer en twee poorten voor uitvoer, waardoor 4K/UltraHD/2K/HD/SD-videomateriaal via één kabel wordt ondersteund en tot 16 kanalen ingebedde audio per SDI-verbinding. Dit maakt 64 kanalen SDI/Dante bridging tegelijkertijd mogelijk.
Audio kan worden overbrugd, in kaart gebracht en ingesloten vanuit Dante-bronnen in elke SDI-stream of losgekoppeld van SDI en geserveerd aan Dante-bestemmingen met behulp van Dante Controller-software.

Redundantie tussen de primaire en secundaire 1 GigE Ethernet-aansluitingen in OG-DANTE-12GAM voor Dante audio zorgt voor veiligheid en gemoedsrust.
Het openGear-formaat biedt een hoge dichtheid met maximaal 10 kaarten binnen elk openGear-frame.
Dit alles zorgt voor 640 kanalen audio-overbrugging tussen SDI en Dante audio in een enkel rackframe, ideaal voor flykits, OB vans en faciliteiten.
Het openGear OG-X-FR frame zelf ondersteunt redundante voedingen, essentieel voor live-omgevingen en constante up-time.
Workflow downloaden

OG-DANTE-12GAM workflow
OG-DANTE-12GAM is uw brug tussen ingebedde SDI audio en Dante bronnen en bestemmingen. Met Dante Controller-software kun je bronnen en bestemmingen waar nodig routeren over 1 GigE-netwerken.

Integreer je DAW-audiouitgangen in je videoprojecten voor mastering en meer. Ontkoppel de audio-inhoud van je SDI-programma en lever het via het netwerk om mixers, versterkers en meer aan te sturen in live-omgevingen.

Dante afstandsbediening
Gebruik Dante Controller om de audiorouting tussen Dante-apparaten in te stellen en indien nodig je software bij te werken. Dante Controller toont de OG-DANTE-12GAM openGear-kaart als 32 routeerbare audiobronnen en 32 routeerbare audiobestemmingen.

Gebruik deze toepassing om de audiorouting tussen Dante-apparaten in te stellen, de audioverbindingen in de Dante-opstelling te regelen en audio in realtime over een Ethernet-netwerk te verplaatsen.

Dante Domeinbeheerder
Gebruik Dante Domain Manager om het Dante-netwerk te beheren. Het ondersteunt het instellen van verificatie, beveiliging en andere soortgelijke attributen voor het beheer van verschillende netwerkarchitecturen.

Dante Via
Gebruik Dante Via om audio-apparaten te configureren zodat ze op het Dante-netwerk verschijnen. Zo kun je bijvoorbeeld het stereo-audiogedeelte van AJA's U-TAP laten verschijnen als twee audiobronkanalen op het Dante-netwerk.

Dante virtuele geluidskaart
Een Dante Virtual Soundcard emuleert een fysieke pc- of Mac-geluidskaart, maar in plaats van verbinding te maken met echte fysieke audioapparaten zoals een microfoon, maakt hij verbinding met het Dante-netwerk. Hij kan audiosignalen ontvangen van het Dante-netwerk, inclusief OG-DANTE-12GAM, en ze presenteren aan je DAW-applicatie, net zoals een normale fysieke geluidskaart dat zou doen.

Connectiviteit
De OG-DANTE-12GAM heeft twee 12G-SDI ingangen en twee 12G-SDI uitgangen naast Gigabit primaire en secundaire Ethernetpoorten. De OG-DANTE-12GAM detecteert en configureert automatisch de SDI ingangsvideostandaard. Eenvoudige bediening door de gebruiker in Dashboard en Dante Controller maakt het mogelijk kanalen in te schakelen en toe te wijzen van en naar SDI en DANTE.

OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframeoplossingen.

Flexibele I/O

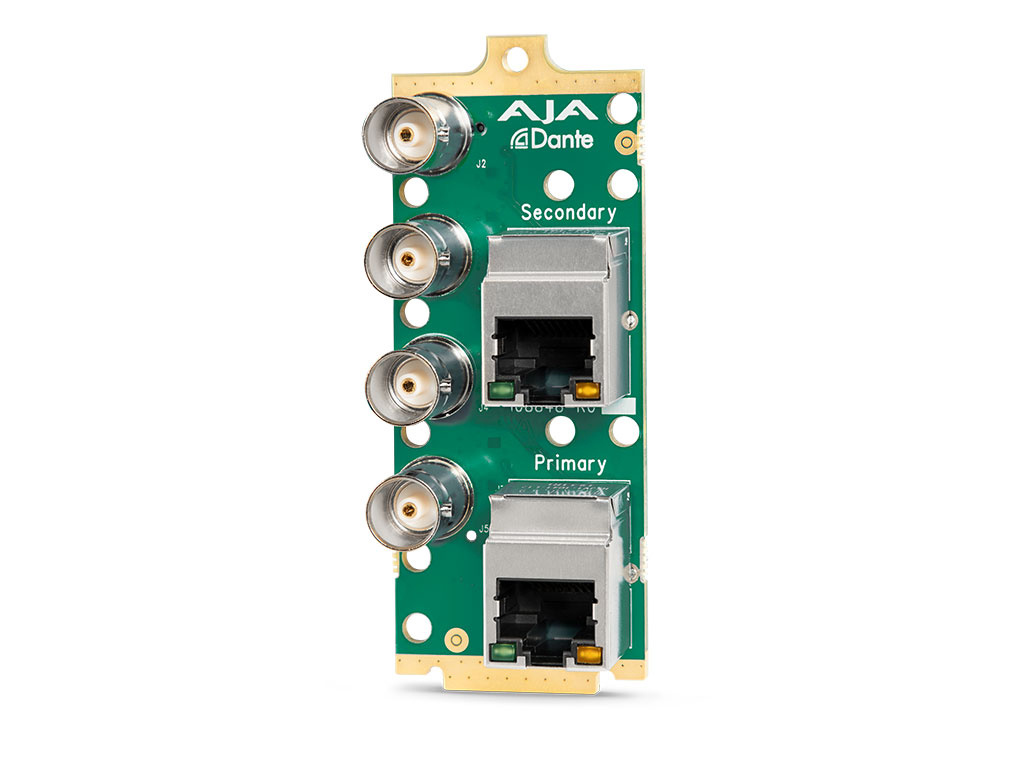

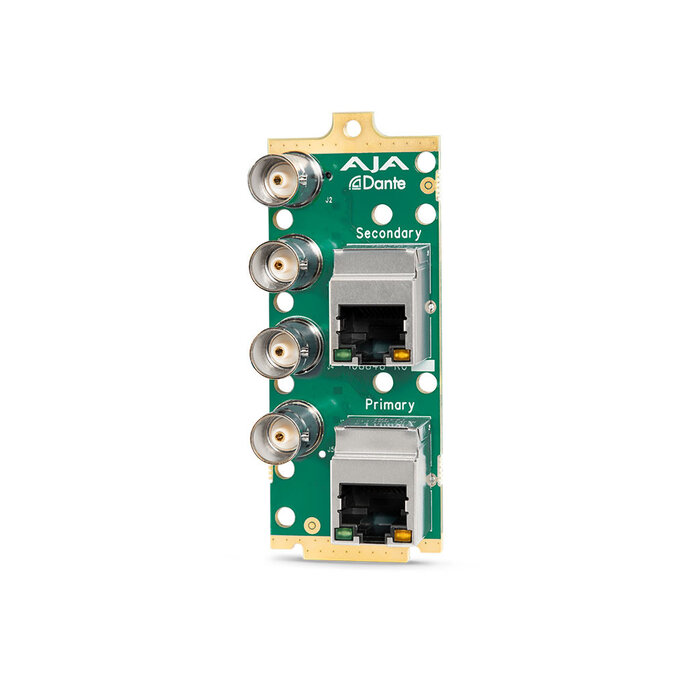

Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).

Faalveilig
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.

Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.

DashBoard Software
DashBoard software biedt snelle en handige configuratie en controle van openGear kaarten op macOS, Windows en Linux.
