AJA OG-ColorBox - openGear In-line HDR/SDR Algorithmic and LUT Color Transformer
OG-ColorBox van AJA is een openGear-kaart voor kleurbeheer met hoge prestaties, speciaal ontworpen om te voldoen aan de behoeften op het gebied van kleurconversie en kleurcorrectie voor uitzendingen, live-evenementen en on-set-toepassingen. Het ondersteunt HDR-, SDR- en Wide Color Gamut (WCG)-signalen en maakt gebruik van 12G-SDI voor enkeldraads 4K/UltraHD tot 4:2:2 10-bit 60p of 4:4:4 12-bit 30p, met een unieke kleurverwerkingspijplijn en down-conversie. De ultralage latentie van de OG-ColorBox, minder dan ½ van een videolijn, maakt hem ideaal voor color managed workflows voor live producties.
De AJA Color Pipeline is opgebouwd rond een 33-punts 3D LUT-processor met tetrahedrale interpolatie en biedt daarnaast 4x 1D LUT's en 2x 3x3 matrices die elk afzonderlijk configureerbaar zijn of kunnen worden geconverteerd naar Proc Amps of RGB Color Correctors. Alle kleurverwerkingsopties kunnen eenvoudig worden beheerd via de webgebruikersinterface, die rechtstreeks toegankelijk is via een bekabelde Ethernetverbinding.
OG-ColorBox bevat ook verwerkingslijnen van NBCU LUT's en ACES. Daarnaast biedt OG-ColorBox upgrade-opties onder licentie voor geavanceerde color managed workflows, waaronder de Colorfront Engine, BBC HLG LUTs en ORION-CONVERT. ORION-CONVERT's unieke real-time floating point wiskunde benadering van kleur transformaties produceert resultaten met een hogere precisie om “toegang te krijgen tot de kleuren tussen de kleuren”. Dit maakt pixelperfecte kleurtransformaties en round-tripping mogelijk waarbij het behoud van kleurgetrouwheid van het grootste belang is.
De ACES Pipeline bevat ondersteuning voor ACES Metadata File (AMF). De interne AMF-verwerking is gebouwd op de OpenColorIO (OCIO) van de Academy Software Foundation en ondersteunt configureerbare invoer- en uitvoertransformaties. De OG-ColorBox is een apparaat met een officieel ACES-logo dat end-to-end ACES-conformiteit garandeert.
OG-ColorBox kan informatie over de afbeelding heen leggen, inclusief handige, door de gebruiker definieerbare tekstvelden, door de gebruiker geladen afbeeldingen zoals grafische elementen en kaderlijnen, en nog veel meer.
OG-ColorBox biedt ook een geavanceerde 4K-testpatroongenerator en frameopslag, die handige hulpmiddelen bieden voor uw workflow, waaronder het vastleggen van maximaal 4K-beelden als een 16-bits .tiff-bestand voor referentiefoto's van de hoogste kwaliteit. Deze opnames kunnen lokaal worden opgeslagen op de OG-ColorBox of op aangesloten computers van derden, waarop tegelijkertijd toepassingen kunnen draaien zoals Pomfort's Livegrade Pro/Studio, Assimilate Live Looks en QTAKE Video Assist software.
Kenmerken
OpenGear-compatibele kaart
- 12-bit 4:4:4 12G-SDI I/O voor maximaal 4K/UltraHD HDR/WCG 30p
10-bit 4:2:2 12G-SDI I/O voor maximaal 4K/UltraHD HDR/WCG 60p
12-bit 4:4:4 HDMI 2.0-uitgang voor maximaal 4K/UltraHD HDR/WCG 30p
10-bits 4:2:2 HDMI 2.0-uitvoer voor maximaal 4K/UltraHD HDR/WCG 60p
Ultralage latentie, minder dan ½ videolijn
Uitgebreide AJA Color Pipeline gebouwd rond de 33pt. 3D LUT-processor met tetrahedrale interpolatie
7x knooppunten plus overlay
1x 3D LUT-processor, door gebruiker configureerbaar als 3D LUT of Dynamisch
4x 1D LUT processors, instelbaar als 1D LUT, Dynamic of Color Corrector
2x 3x3 matrixprocessoren, door gebruiker te configureren als 3x3 matrix, Dynamic of ProcAmp
Ondersteunt industriestandaard bestandstypen, geen conversie naar eigen formaat nodig
Configureerbare kleurruimte, bereik en overdrachtskarakteristiek
Volledig frame LUT-verwerking
Zes kleurverwerkingslijnen
AJA kleur
Colorfront (optie waarvoor licentie nodig is)
ORION-CONVERT (optie met licentie)
BBC HLG LUT (optie met licentie)
NBCU LUT's
ACES
Downconverteren van 4K naar 2K of UltraHD naar HD via SDI- en/of HDMI-uitvoer
4K/2K-crop voor HDMI-uitvoer
Videovoorvertoning in webgebruikersinterface voor betrouwbaar monitoren
Ingebouwde Frame Store
Frames tot 4K/UltraHD vastleggen en oproepen
Vastleggen van vooraf of achteraf bewerkte beelden
Testpatroon tot 4K/UltraHD, 14 testpatronen ingebouwd
Overlay-informatie op uitvoer
Tekst gebruiker
Overlay door gebruiker
Informatie over in- en uitgangssignaal
Configuratie pijplijn
Overlay kan worden vastgelegd met beeld voor toekomstig gebruik
Ingebouwde bibliotheek voor bestandsbeheer
16x 1D LUT's
16x 3D LUT's
16x 3x3 matrices
16x afbeeldingen
16x overlays
16x AMF's
Preset-beheer, 10 per pijplijn plus opstartpreset
Beheer HDR-signaleringsmetagegevens
ANC-metagegevens doorgeven
Ingebedde audiodoorvoer, SDI 16-ch en HDMI 8-ch
Ondersteuning voor Wireless Video Optimized LogC4 (WVO) van ARRI Alexa 35
Uitgebreide API voor besturingsintegraties van derden
Ingebouwde webserver voor afstandsbediening
IP-configuratie en monitoring via Ross DashBoard-software
Vermogen: 19 watt
Hot-swappable
I/O-kaart achteraan inbegrepen
Twee sleuven vereist voor elke kaart
Compatibel met OG-X-FR en OG-3-FR openGear frames
Optie voor redundante voeding beschikbaar op openGear frames

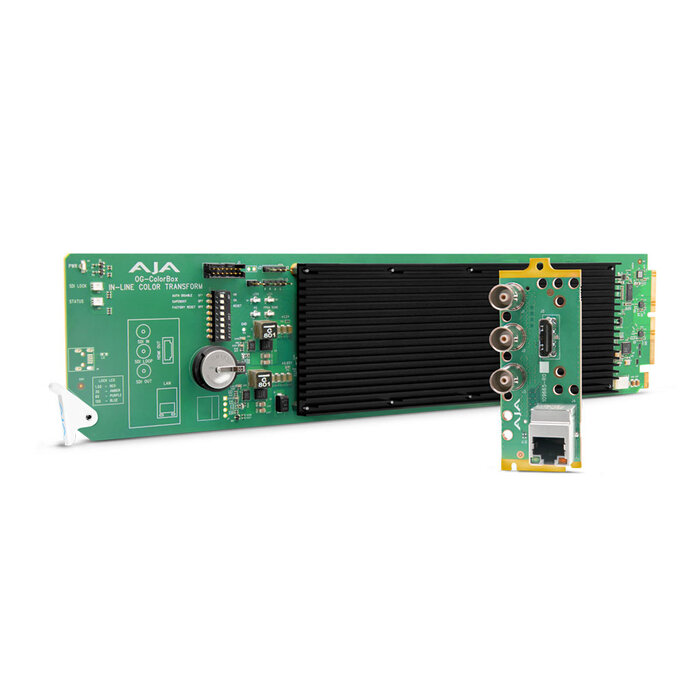

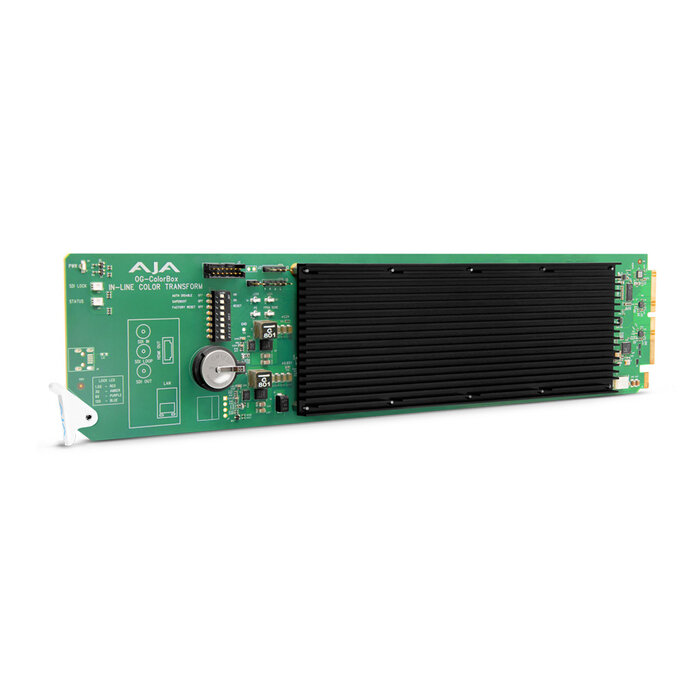

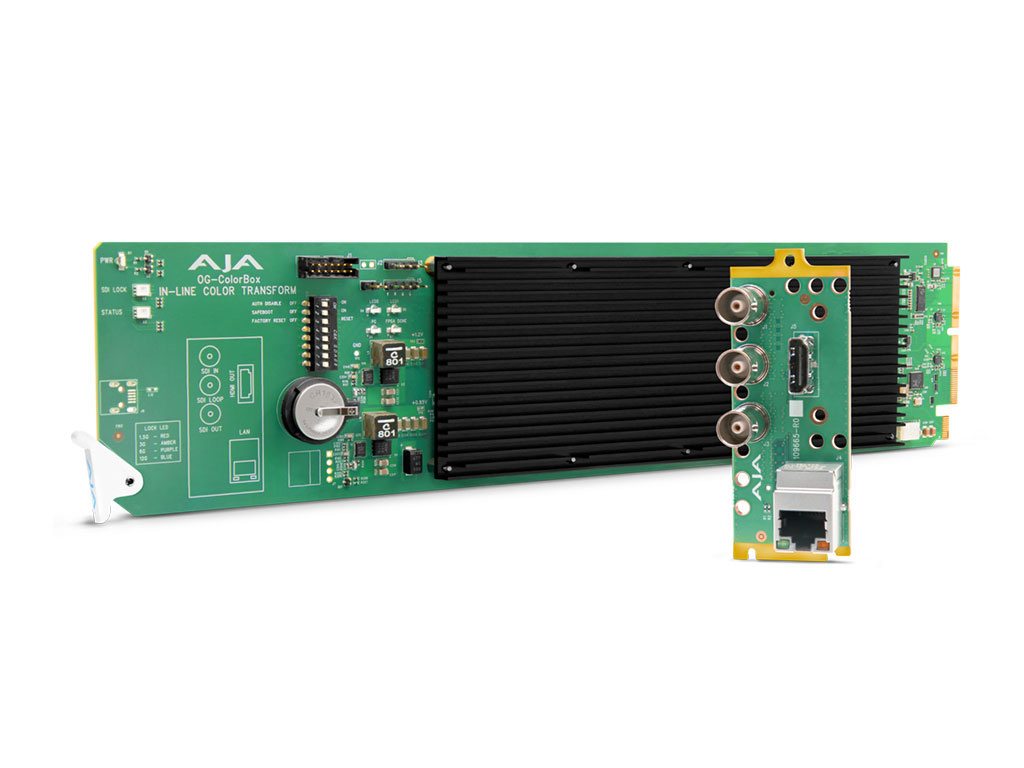

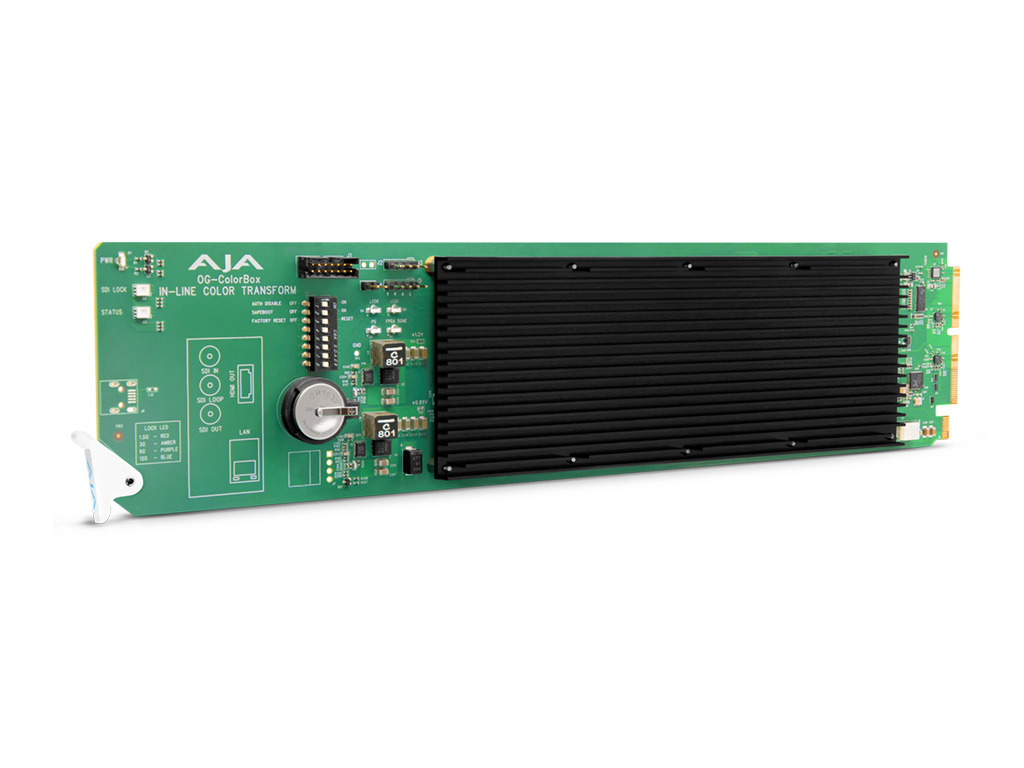

Hardware Details
- OG-ColorBox heeft een robuust ontwerp, waarbij de backplane het volgende biedt:
12G-SDI-ingang
12G-SDI doorlusuitgang
12G-SDI-uitgang
HDMI 2.0-uitgang
Ethernetpoort
HDMI kabelbevestiging
HDMI-kabels hebben van nature geen bevestigingsmechanisme. Daarom wordt de OG-ColorBox geleverd met een unieke HDMI-kabelhouder die op de achterkaart kan worden gemonteerd en waarmee de HDMI-kabel kan worden vastgezet. Dit zorgt ervoor dat aangesloten kabels geïnstalleerd blijven, zelfs na transport.
Integratie in brede toepassingen
OG-ColorBox biedt belangrijke toepassingen voor moderne workflows, waaronder:
4K/UltraHD SDR- en HDR-pijplijnen voor live televisie- en concertproductie. OB trucks en andere infrastructuur voor live evenementen kunnen OG-ColorBox eenvoudig gebruiken voor kleurcorrectie van signalen en het converteren van SDR-signalen naar HDR en HDR naar andere afleverformaten. De opties Colorfront, ORION-CONVERT en BBC HLG LUT's waarvoor een licentie nodig is, en de gratis ingebouwde AJA Color, NBCU LUT's en ACES-pijplijnen bieden alle benodigde hulpmiddelen om HDR-workflows en -conversies te beheren. Voor hardwarematige besturing hebben SKAARHOJ en CyanView native besturing van OG-ColorBox geïntegreerd in hun bedieningspanelen.
Look management en color grading op de set voor DIT's of iedereen die ervoor moet zorgen dat de content die op de set wordt vastgelegd, voldoet aan de behoeften van de cinematograaf, regisseur, colorist, kostuum- en lichtontwerpers en editors van de productie. Een DIT kan eenvoudig workflows beheren om meerdere looks te laden, waar nodig aanpassingen te maken en referentiebeelden (tot 4K) op te slaan voor dailies, postproductie en later gebruik. Pomfort Livegrade Pro en Studio, Assimilate Live Looks en Live Assist, en QTAKE Video Assist software zijn eenvoudig te integreren en bieden native controle van OG-ColorBox in realtime. De unieke volledige frameverwerking van OG-ColorBox elimineert gedeeltelijke frame LUT-verwerking.
Overal waar de hoogste kwaliteit beeldschermkalibratie nodig is voor een productiestudio, verhuurbedrijf, on-set, live of postproductiefaciliteit, kan OG-ColorBox helpen. OG-ColorBox heeft een uitgebreide API waarmee derden, zoals Light Illusion ColourSpace en Portrait Displays Calman, de OG-ColorBox Frame Store en de mogelijkheid om 12-bits RGB-testpatches uit te voeren voor hoogwaardige monitorkalibratietoepassingen, kunnen bedienen.
Hoge dichtheid geleverd
Er kunnen tot tien OG-ColorBoxes worden gebruikt in een 2RU openGear-frame. Dit levert de hoogste dichtheid en de laagste latentie voor kleurnauwkeurige besturing voor uw OB-truck of productiefaciliteit met de zekerheid van redundante voedingen en hot-swap ondersteuning.
Beeldverwerkingslijnen
OG-ColorBox wordt geleverd met een reeks pijplijnen waaruit je kunt kiezen. Selecteer een specifieke pijplijn voor uw productiebehoeften. Sommige pijplijnen zijn speciaal ontworpen voor live-uitzendingen, live-evenementen of on-set. Andere, zoals de AJA Color Pipeline, bieden meer flexibiliteit voor meer controle over elke stap van een transformatie voor elke toepassing. Pipelines zoals Colorfront, ORION-CONVERT of BBC HLG LUTs tonen een watermerk over het beeld totdat een licentie is toegepast, zodat u de optionele licentie kunt “uitproberen voordat u deze koopt”. OG-ColorBox biedt unieke beeldverwerkingsmogelijkheden met een ongeëvenaarde reeks opties voor een apparaat van dit type met volledige 12-bits 4:4:4 tot 4K 30p en 10-bits 4:2:2 tot 4K 60p, plus down-conversie. Een bypass-knooppunt is geïntegreerd in elke verwerkingspijplijn voor zowel 12G-SDI als HDMI 2.0 uitgangen, waardoor snelle vergelijkingen tussen de ingangs- en uitgangssignalen mogelijk zijn.
Er zijn zes beeldverwerkingspijplijnen beschikbaar:
AJA Kleur
Colorfront (licentie vereist om watermerk te verwijderen)
ORION-CONVERT (licentie vereist om watermerk te verwijderen)
BBC HLG LUTs (licentie vereist om watermerk te verwijderen)
NBCU LUT's
ACES
Krachtige AJA Color Pipeline (ACP)
AJA Color Pipeline biedt gebruikers de meest geavanceerde kleurbeheertools die beschikbaar zijn in de openGear vormfactor. Met zeven knooppunten voor real-time verwerking plus Overlay biedt de pipeline mogelijkheden die alleen te zien zijn in softwaregebaseerde kleurcorrectietoepassingen. Deze knooppunten geven je volledige controle over kleurruimte, videoniveau en dynamisch bereik conversie om het meeste uit je kleurbeheerde workflow te halen. Dynamische knooppunten kunnen worden beheerd door toepassingen van derden.
- 7x verwerkingsknooppunten plus overlay
Pipeline verwerkt in 12-bits RGB
1x 3D LUT, door gebruiker configureerbaar als 3D LUT of Dynamic
3D LUT-processor met tetrahedrale interpolatie
4x 1D LUT, door gebruiker configureerbaar als 1D LUT, Dynamic of Color Corrector
Ondersteunt 10- of 12-bits 1D LUT's
2x 3x3 matrices, door gebruiker te configureren als 3x3 matrix, dynamisch of proc versterker
Ondersteunt industriestandaard bestandstypen, geen conversie naar eigen formaat nodig
Configureerbare kleurruimte, bereik en overdrachtskarakteristiek
Volledige frame LUT-verwerking
Volledig bypass-knooppunt voor 12G-SDI en HDMI 2.0
Instellingen kunnen eenvoudig worden gerepliceerd met behulp van OG-ColorBox preset import- en exportmogelijkheden.
33pt 3D LUT-verwerker met tetrahedrale interpolatie
Deze primaire 33pt 3D LUT gebruikt tetrahedral interpolatie voor de meest nauwkeurige kleurconversie. 3D LUT's bieden volledige volumetrische niet-lineaire kleuraanpassing en een 33pt 3D LUT is een vereiste voor HDR-workflows. Zeer handig voor kalibratiedoeleinden omdat de regelaars kunnen reageren op alle mogelijke kalibratiefouten. Ook hoogwaardige film- en televisieproducties zijn afhankelijk van 3D LUT-verwerking voor het genereren, distribueren en beheren van beelden. Als de 3D LUT is ingesteld op Dynamic, is deze volledig te bedienen met software van derden, zoals Pomfort's Livegrade, Assimilate's Live Looks en QTAKE Video Assist. De 3D LUT processor ondersteunt een breed scala aan 3D LUT bestandstypen en kan zelfs .CLF en .CTF bestanden verwerken als 3D LUTs.
1D LUT's
Flexibiliteit is essentieel in productie en post, met vier 1D LUT's is het eenvoudig om je kleurverwerkingspijplijn te beheren om het best mogelijke beeld te krijgen. 1D LUT's worden vaak gebruikt als “shaper LUT's” die om de 3D LUT heen zitten. Met de shaper 1D LUT aan de voorkant kunt u perceptueel significante waarden, meestal het donkere deel van de kleurruimte, in kaart brengen om meer van de 3D LUT-transformatiedataset te gebruiken, wat resulteert in een effectiever gebruik van de 3D LUT om een betere afbeelding te produceren. De backside shaper 1D LUT is meestal het omgekeerde van de front, waarbij pixelwaarden worden gemapt naar het originele dynamische bereik. 1D LUT's kunnen ook effectief worden gebruikt als log-naar-lineaire en lineair-naar-log transformaties. In de AJA Color Pipeline kunnen 1D LUT's zelfs worden ingesteld als RGB Color Correctors voor kleurcorrectie van een bron vóór 3D LUT-verwerking, een veelgebruikte workflow in live productietoepassingen.
3x3 matrices
De twee 3x3 Matrices van OG-ColorBox bieden de gebruiker een manier om verschillende kleurverwerkingstaken buiten een LUT uit te voeren met behulp van hun eigen 3x3 matrixbestanden. 3x3 matrices worden vaak gebruikt voor conversie van kleurruimten, bijvoorbeeld tussen RGB en XYZ of YUV, BT.709 en BT.2020 of andere kleurruimten met verschillende primaries. Een 3x3 matrix kan worden gebruikt om een signaal te kleurenbalanceren als de witbalans is uitgeschakeld. Ze kunnen ook worden gebruikt om looks te creëren, zoals filmemulatie. In de AJA Color Pipeline kunnen 3x3 matrices zelfs worden ingesteld als Proc Amps voor het aanpassen van de gain, het zwartniveau, de tint en de verzadiging van een signaal vóór de 3D LUT-verwerking.
ACES-ondersteuning
Het Academy Color Encoding System (ACES) is een industriestandaard voor kleurbeheer gedurende de hele levenscyclus van een film- of televisieproductie. Van opname tot montage, VFX, mastering, publieke presentatie, archivering en toekomstige remastering, ACES zorgt voor een consistente kleurervaring die de creatieve visie behoudt.
De ACES-kleurverwerkingspijplijn van OG-ColorBox ondersteunt ACES-workflows en kan 16 AMF-bestanden (ACES Metadata File) laden en oproepen.
Daarnaast heeft ACES AJA en Pomfort de eerste gezamenlijke productcertificatiestatus gegeven voor AJA's OG-ColorBox en Pomfort's Livegrade voor hun ondersteuning van op ACES gebaseerde workflows. De AJA OG-ColorBox draagt het officiële ACES-logo en garandeert daarmee end-to-end ACES-compatibiliteit.
ACES-pijplijn met AMF-ondersteuning
De Academy Color Encoding Systems, of ACES, heeft een lange staat van dienst in het creëren van een holistische benadering van kleurbeheer. Sinds de oprichting heeft ACES samengewerkt met kunstenaars en leveranciers om een systeem voor kleurbeheer op te bouwen dat veelomvattend en toch gebruiksvriendelijk is. Nu maakt de AJA OG-ColorBox het nog eenvoudiger met onze nieuwste kleurpijplijn, de ACES-pijplijn, die het officiële ACES-logo draagt, zodat de compatibiliteit met ACES van begin tot eind gegarandeerd is.
De OG-ColorBox ACES pijplijn gebruikt het ACES Metadata Bestand (AMF).
Definitie van AMF van ACES: “AMF is het configuratiebestand dat een precieze setup voor een ACES pijplijn mogelijk maakt. Naast dit basisdoel is AMF ook het hulpmiddel bij uitstek om configuratieparameters over te dragen en uit te wisselen om consistentie te garanderen binnen een workflow en binnen het hele ecosysteem van tools die binnen die workflow worden gebruikt.”
AMF-workflows ondersteunen een uitwisseling van informatie die een betere interoperabiliteit van kleur tijdens het hele filmproces mogelijk moet maken. Een AMF bevat informatie die nodig is voor een ACES-pijplijn, zoals de input-transformatie, look-transformatie en output-transformatie (bijvoorbeeld cameralog > ACES waar de look wordt toegepast > display-output) in een enkel XML-bestand dat vervolgens eenvoudig kan worden gedistribueerd naar anderen die aan het project werken, van on-set tot post tot eindcijfer.
Gebouwd op OpenColorIO (OCIO)
Configureerbare ACES in- en uitgangstransformaties
Volledig bypass-knooppunt voor 12G-SDI en HDMI 2.0
NBCU LUT-pijplijn
NBCU LUTs, ontwikkeld door NBCUniversal Media, LLC in samenwerking met Cromorama, maken een workflow mogelijk voor single-master live productie van gelijktijdige HDR- en SDR-inhoud. De NBCU LUT's zijn ontworpen voor televisieomroepen en bevatten SDR-, HLG- en PQ LUT's die het dynamische bereik en het kleurvolume in HDR maximaliseren zonder afbreuk te doen aan de kern van SDR-uitzendingen.
Onmerkbare round-tripping van SDR BT.709
Conversies ontworpen met een natuurlijke knie met speelruimte voor live video shading
Scène licht- en display lichtconversies
SDR-, HLG- en PQ-conversies
Gebruikt 33-punts Tetrahedral 3D LUT-interpolatie
Proc Amp en kleurcorrector
Volledig bypass-knooppunt voor 12G-SDI en HDMI 2.0
Ondersteuning voor ITU BT.2408, Operationele praktijken in HDR-televisieproductie
NBCU LUT-conversies
1-NBCU_SDR2HLG_DL_v1.1, SDR UpMap naar HLG met Display Light
2-NBCU_SDR2HLG_SL_v1, SDR naar HLG met scènelicht
3-NBCU_HLG2SDR_DL_v1.1, HLG naar SDR met Display Light
4-NBCU_SDR2PQ_DL_v1, SDR UpMap naar PQ met Display Light
5-NBCU_PQ2SDR_DL_v1, PQ naar SDR met Display Light
7-NBCU_HLG10002PQ_v1, HLG 1000 Nits naar PQ
Instellingen kunnen eenvoudig worden gerepliceerd met behulp van OG-ColorBox preset import- en exportmogelijkheden.
OG-ColorBox biedt een aantal manieren om uw workflows verder te verbeteren met SDR/HDR WCG transformaties van belangrijke externe ontwikkelaars en broadcasters. Door alleen te betalen voor wat u nodig hebt, is OG-ColorBox zeer kosteneffectief.
Colorfront-pijplijn
De OG-ColorBox HDR/WCG-mogelijkheden maken gebruik van video- en kleurruimteverwerkingsalgoritmen binnen de Colorfront Engine, ontwikkeld door Colorfront's CTO Bill Feightner en Lead Engineer Tamas Perlaki. Colorfront biedt een kleurverwerkingspijplijn met geoptimaliseerde transformaties die de perceptuele integriteit behouden, ontworpen voor gebruik overal waar HDR-producties worden uitgevoerd.
Colorfront's TV Mode en Live Mode zijn nu beschikbaar in zowel FS-HDR als als een licentieerbare optie in OG-ColorBox. TV Mode is een intuïtieve kleurverwerkingsengine gericht op broadcastworkflows die SDR-, HLG-, PQ- en Sony S-Log3-transformaties bevatten.
Dezelfde licentie maakt ook Colorfront Live Mode mogelijk, die verschillende camera Log formaten bevat die verder gaan dan TV Mode, zoals de nieuwe ARRI LogC4, evenals de nieuwe SDR naar Dolby Vision Preview Mode met vereenvoudigde controles voor highlights en contrast.
Colorfront Engine TV Mode
Colorfront Engine TV Mode is gericht op broadcast workflows of standaard productie workflows met eenvoudige weergave van kleurconversies. Deze modus is vergelijkbaar met de Colorfront Engine Live modus, maar met een vereenvoudigde set regelaars voor kleurcorrectie.
SDR, HLG, PQ en Sony S-Log3 transformaties
Highlight- en roll-off-beheer met Helderheid, Highlight en Super Highlight
Kleurrijkheidsregeling voor het beheren van het Hunt-effect
Roundtrip-instelling voor een technische match tijdens een round-trip-proces
RGB- en hoofdkleurregelaars voor:
Lift, Gamma en Gain
Camera-correctie aanpassen met Belichting, Kleurtemperatuur en Tint
De TV-modus kan de juiste keuze voor u zijn als u werkt in live televisie-uitzendingen of in standaardproducties waarbij geen cameralogconversies nodig zijn die verder gaan dan Sony S-Log3, u de voorkeur geeft aan kleurregelaars in videostijl (bijvoorbeeld Lift/Gamma/Gain) en een vereenvoudigde set kleurregelaars.
Colorfront Engine Live modus
Colorfont Engine Live Mode is primair ontworpen voor workflows in uitzendstijl en ondersteunt een verscheidenheid aan kleurruimteformaten, waaronder camera log.
SDR, HLG, PQ, Sony, ARRI, RED, Panasonic en Canon transformaties.
HDR Log Look, SDR Softness, HDR Amount, Ambient Light Compensation, P3 Clamp
RGB- en hoofdkleurregelaars aanpassen voor:
Lift, Gamma en Gain
Camera-correctie aanpassen met Belichting, Kleurtemperatuur en Tint
SDR Voorbeeld
Live modus kan de juiste keuze voor u zijn als u werkt aan broadcast workflows of standaard productie workflows die camera Log conversies vereisen en u de voorkeur geeft aan video stijl kleurregelingen (bijv. Lift/Gamma/Gain).
Colorfront SDR naar Dolby Vision voorbeeldmodus
Colorfront Engine SDR to Dolby Vision Preview Mode biedt een gecontroleerde set SDR naar Dolby Vision HDR-conversieopties. De conversieparameters komen exact overeen met de kleurtransformaties en regelaars in Transkoder's SDR2DolbyVision knooppunt, met vereenvoudigde regelaars voor hoge lichten en contrast. Hoewel het gereedschap voornamelijk wordt gebruikt voor preview, kan het ook worden toegepast als een SDR naar HDR-conversie om een perceptueel overeenkomende HDR-uitvoer te produceren.
Aanpassingen voor hoge lichten en contrast
Komt precies overeen met Colorfront Transkoder's SDR2DolbyVision-knooppunt
Genereert geen Dolby Vision metadata
De previewmodus SDR naar Dolby Vision is met name geschikt voor SDR naar HDR-conversies met een downstream Dolby Vision-workflow. Deze modus biedt een eenvoudige set aanpasbare besturingselementen voor het fijn afstellen van de hoogtepunten en contrasten voor een optimaal geüpgraded HDR-beeld. De SDR-naar-HDR-highlight- en contrastinstellingen kunnen worden gereproduceerd in de postproductie, zowel voor previews in een redactie-/kleurensuite die is uitgerust met een AJA ColorBox als voor het produceren van eindproducten met bijbehorende Dolby Vision-metadata in Colorfront Transkoder.
ORION-CONVERT pijplijn
ORION-CONVERT brengt de kracht van de kleurwetenschap van Cromorama naar realtime hardwaregebaseerde conversie. Deze zelfde kleurwetenschap is verantwoordelijk voor de Emmy genomineerde NBCU LUT gebaseerde HDR-SDR broadcast workflows, evenals voor onder andere UEFA Euro 2020, Tokyo 2020 Olympische Spelen, FIFA 2021 Arab Cup, Beijing 2022 Olympische Winterspelen en de FIFA 2022 Qatar World Cup.
ORION-CONVERT biedt de nodige tools voor omroepen om de HDR- en SDR-content te maken en te leveren die consumenten verwachten van één HDR-workflow, door kritieke controles te bieden die nodig zijn om de juiste conversie voor uw productie in te stellen. Door de HDR- en SDR-referentieankerpunten in een HDR-naar-SDR-conversie in te stellen, kunt u zich richten op een SDR-programma-uitvoer die voldoet aan de SDR-weergavebehoeften van uw markt. U kunt streven naar 200 nits SDR, wat resulteert in een veel representatiever beeld voor de shader van de camera en een levendiger HDR-beeld voor de kijker thuis, of u kunt streven naar een perceptuele match bij 100 nits SDR. Bij een HDR-naar-SDR-conversie biedt de unieke tweetraps knie ook een compressie vóór de conversie in alleen HDR en een compressie na de conversie in alleen SDR, waardoor een zeer effectieve regeling van de roll-off ontstaat. De nieuwe Gamma Compensatie functie past de optionele OOTF toe (zoals beschreven in sectie 5.1 van ITU-R BT.2408-5) om de subjectieve verandering in uiterlijk tussen SDR en HDR te compenseren, waardoor compatibiliteit tussen verschillende kleurenconversiefilosofieën wordt gegarandeerd.
Dit is een upgrade waarvoor een licentie nodig is en omvat:
Conversies met floating point wiskunde voor preciezere resultaten
SDR-, HLG- en PQ-transformaties
Scène licht en display licht modi
Knieaanpassing in 2 stappen voor compressie of expansie voor en na de conversie
Instelling van compressiehoeveelheid bij HDR naar SDR-conversies
Hoeveelheid expansie in SDR naar HDR-conversies
Configureerbare SDR- en HDR-referentieankerpunten
HDR Peak Nit stelt het systeemgamma in voor Display Light-conversies
Gammacompensatie-instelling om de subjectieve verandering in uiterlijk tussen SDR en HDR te compenseren
Eenvoudig te configureren pixel perfecte round-tripping
Klemopties
Volledig bypass-knooppunt voor 12G-SDI en HDMI
Ondersteuning voor ITU BT.2408, Operationele praktijken in HDR-televisieproductie
Opstellingen kunnen eenvoudig worden gerepliceerd met behulp van OG-ColorBox preset import- en exportmogelijkheden.
BBC HLG LUT-pijplijn
BBC HLG LUTs Pipeline biedt extra functionaliteit die in de praktijk bewezen HDR-conversieopties toevoegt, met name voor televisieomroepen die op zoek zijn naar specifieke conversiecriteria. Deze modus biedt een RGB Color Corrector en Proc Amp voor kleurcorrectie van het signaal voorafgaand aan de conversie.
Dit is een licentieerbare optie en bevat v1.7 BBC HLG LUT's:
SDR, PQ en S-Log3 naar HLG
HLG naar SDR en PQ
Scène-licht en display-licht conversies
Gebruikt 33-punts Tetrahedral 3D LUT-interpolatie
Proc Amp en kleurcorrector
Volledig bypass-knooppunt voor 12G-SDI en HDMI 2.0
Ondersteuning voor wiskundige HLG HDR dynamic range mapping per ITU BT.2408
BBC HLG LUT-conversies
SDR-scène verwezen (SR) naar HLG
SDR-scène verwezen (SR) naar HLG strikt
SDR-scène verwezen (SR) UpMap naar HLG
SDR-scène verwezen (SR) UpMap naar HLG strikt
SDR-weergave verwezen (DR) naar HLG
SDR Weergave verwezen (DR) UpMap naar HLG
SDR BT.2020 Weergave verwezen (DR) naar HLG
SDR BT.2020 Weergave verwezen (SR) UpMap naar HLG
PQ 1000 Nits Beeldscherm Verwezen (DR) naar HLG
PQ 4000 Nits Beeldscherm verwezen (DR) naar HLG
S-Log3 100% scène verwezen (SR) naar HLG
S-Log3 200% Verwezen Scène (SR Live) naar HLG
HLG naar SDR Verwezen scène (SR)
HLG naar SDR Verwezen Scène (SR) Strikt
HLG naar SDR Weergave verwezen (DR) Color Appearance Model (CAM)
Ultralage latentie
De verwerking van de OG-ColorBox neemt geen tijd in beslag. Met een totale latentie van minder dan ½ van een videolijn kan een live signaal in realtime worden verwerkt en uitgevoerd om te voldoen aan de kritische + - halve lijn ingangstiming van de meeste productieswitchers. Dit vermindert ook lipsynchronisatieproblemen in live-evenementproducties waar elk frame telt en waar hoogwaardige videoverwerking met lage latentie vereist is. Toepassingen variëren van IMAG tot LED Volumes tot in-camera VFX en overal daar tussenin.
4K/UltraHD Down-conversie en 4K/2K Crop
Nieuwe down-conversie functie voor SDI en HDMI uitgangen met onafhankelijke conversies per uitgang beschikbaar voor alle pijplijnen. Met deze functie kun je nu een van beide of beide SDI- en HDMI-uitgangen downconverteren naar een lagere resolutie. Volledig 4K > 2K of UltraHD > HD (1920x1080). Als je bijvoorbeeld een camera met een hoge resolutie gebruikt met een 4K of UltraHD baseband output, moet de monitoring op de set in HD zijn.
Er is ook een nieuwe 4K/2K Crop voor de HDMI-uitvoer voor HDMI-monitoren die geen volledige 4K- of 2K-resoluties ondersteunen. Met de crop-functie kan OG-ColorBox het beeld centreren en een ongeschaald beeld leveren op de HDMI-uitgang dat compatibel is met een breder scala aan UltraHD- en HD-schermen.
4K/UltraHD Frame Capture en Recall
De OG-ColorBox is uniek in zijn klasse en heeft een ongelofelijke frame capture en recall tot 4K/UltraHD 16-bit .tiff-bestanden, waardoor je vooraf of achteraf bewerkte referentiebeelden kunt vastleggen. Er zijn meerdere gebruikssituaties mogelijk, van VFX composietcontroles tot look vergelijkingen tussen opnames om consistentie te garanderen en algemene referentiebeelden vastleggen, oproepen en importeren/exporteren om de kleurverwerkingspijplijn te valideren. Frames kunnen lokaal worden opgeslagen op OG-ColorBox voor eenvoudige toegang of direct worden opgeslagen op een computer met software van derden zoals Livegrade en Assimilate. Je kunt lokaal tot 16 beelden met volledige resolutie vastleggen of oproepen, met de optie om de Overlay mee te nemen als dat nodig is. Als de resolutie van de afbeelding niet overeenkomt met je doelformaat, kan OG-ColorBox de afbeelding zelfs schalen.
Testpatroon generator
OG-ColorBox kan ook standaard testpatronen uitvoeren zonder dat er een actieve invoer nodig is. OG-ColorBox testpatronen kunnen gebruikt worden in een aantal scenario's waar een testsignaal nodig is in plaats van een bronsignaal. De testpatronen zijn configureerbaar voor de uitvoer van een breed scala aan videoformaten en framesnelheden, waaronder tot 4K/UltraHD.
RGB kleurcorrectie en Proc Amp
In AJA Color Pipeline kunnen de 1D LUT's worden geconfigureerd als RGB Color Correctors en de 3x3 matrices als Proc Amps. Dit maakt bronkleurcorrectie en beeldcontrole mogelijk voor of na het uitvoeren van een 3D LUT-transformatie, waardoor de best mogelijke conversie wordt gegarandeerd. BBC HLG LUTs en NBCU LUTs pijplijnen bieden ook een RGB Color Corrector en Proc Amp voorafgaand aan 3D LUT verwerking.
Geavanceerd overlay- en ANC-metadatabeheer
OG-ColorBox biedt verschillende belangrijke functies, van het overlappen van geselecteerde metadata en gebruikersgegevens op de video voor live gebruik, vastleggen of insluiten in het .tiff-bestand voor later gebruik, of gewoon ANC-metadata doorgeven aan het volgende SDI-apparaat of de volgende toepassing met behulp van de OG-ColorBox API via Ethernet. Door de ANC-gegevens op te slaan, kan men snel teruggaan naar de exacte camera-instellingen, pijplijnconfiguratie, enz. die een beeld hebben gecreëerd. OG-ColorBox biedt ook een aanpasbaar tekstveld voor de gebruiker dat geweldig is voor het overlappen van informatie op een afbeelding die moet worden overgebracht aan een waarnemer, zoals camera- of lensinformatie, als de camera die niet kan geven.
Bij het maken van een opname moet je met veel factoren rekening houden. De camerafabrikant, de sensorgrootte, de lens en de beeldverhouding spelen allemaal een rol. De mogelijkheid om framelijnen op de set te zien geeft de productie de beste kans om de compositie van de opname vanaf het begin correct vast te leggen voor het project. OG-ColorBox biedt ook een User Overlay, waarmee je aangepaste afbeeldingen kunt importeren en overlappen met de uitvoer. Deze afbeeldingen kunnen kaderlijnen zijn of een andere afbeelding, zoals een masker om camerastatus-overlay te dimmen, logo's, enzovoort, die als .png-bestanden worden geïmporteerd in de Overlay-bibliotheek en samen met of zonder de reeds beschikbare overlay-informatie worden opgeroepen.
Gebruikerstekst en gebruikersoverlay kunnen ook worden opgeslagen op het vastgelegde beeld als onderdeel van de overlay. Extra Overlay toegankelijke gegevens zijn onder andere Input en Output VPID, Timecode aanwezigheid, Closed Captioning aanwezigheid en Pipeline Configuratie. Output HDMI infoframe status is ook beschikbaar in de UI.
De grootste onboard bibliotheken beschikbaar
OG-ColorBox biedt de grootste bibliotheekcapaciteit van alle equivalente apparaten in zijn klasse, wat een schat aan creatieve keuzes biedt op de set of waar dan ook in de productielijn. Stel een gemakkelijk toegankelijke bank met opties in voor elke opname en roep dezelfde instellingen net zo gemakkelijk weer op in de post. Er zijn zestien onboard geheugensleuven beschikbaar voor elke categorie ondersteunde bestanden: 1D LUT's, 3D LUT's, 3x3 matrices, afbeeldingen, overlays en AMF's.
Tien pijplijn-presets kunnen per pijplijn worden opgeslagen en ze kunnen allemaal worden geïmporteerd en geëxporteerd naar/van OG-ColorBox. Pipeline Presets slaan alle instellingen op die nodig zijn om een geconfigureerde transformatie te repliceren. Er is ook een Startup Preset-instelling waarmee een operator een specifieke preset kan selecteren die bij het opstarten wordt geladen, zodat een bekende opstartstatus wordt gegarandeerd. De Pipeline Presets voor AJA Color Pipeline slaat alle bestanden op die in de pipeline zijn geladen, actief of niet, voor eenvoudige instelling en overdracht tussen OG-ColorBox-apparaten.
ARRI LogC4 draadloze WVO-ondersteuning
De ARRI ALEXA 35 camera legt 17 stops dynamisch bereik vast, 2,5 stops meer dan eerdere digitale camera's van ARRI. Dit grotere dynamische bereik is geweldig voor cinematografen. Het kan echter niet worden opgenomen in LogC3; daarom moest er een nieuwe codering worden gemaakt, LogC4. LogC4 codeert het signaal anders en verschijnt als een signaal met een zeer laag contrast dat sommige draadloze zenders en ontvangers niet goed kunnen verwerken en resulteert in bandingartefacten.
Wireless Video Optimized LogC4 (WVO LogC4) is een tussencodering voor ALEXA 35 SDI-uitgangen die is ontworpen om de bewakingsbeeldkwaliteit te verbeteren bij het verzenden van LogC4 via draadloze videozenders. De WVO-codering is een optie die in de ALEXA 35 is ingebouwd. Een bijpassende ARRI WVO-decoderingsLUT moet na signaalontvangst worden gebruikt om reguliere LogC4 opnieuw samen te stellen.
Dat is waar OG-ColorBox om de hoek komt kijken. De overeenkomstige ARRI WVO decoderende LUT is ingebouwd in de 1D LUT opties in de AJA Color, Colorfront en ACES pijplijnen. Door dit ingebouwd te hebben in de OG-ColorBox, maken we het eenvoudiger om LogC4 in te zetten met bestaande apparatuur, wat zowel tijd als geld bespaart.
Flexibele bediening via LAN
Toegang tot de intuïtieve WebUI-besturing met Video Preview voor vertrouwensmonitoring vanaf een standaard webbrowser via het LAN.
UltraHD Live-productieworkflow HDR-conversie en -beheer
In deze workflow voor live televisie OB-truckproductie zien we verschillende 12G-SDI outputs van verschillende UltraHD-camerasystemen, waaronder SDR BT.709-actiecamera's en een Log-cinema camera, die via 12G-SDI in de OG-ColorBoxes worden ingevoerd. Kleurbeheer en conversie worden verzorgd door de OG-ColorBox openGear kaarten, die in dit geval elke invoer converteren naar een HLG BT.2020 uitvoer die voldoet aan de behoeften van de live productie single master HDR workflow. OG-ColorBoxen aan de uitgang van de switcher converteren HLG naar verschillende leverbare formaten, waaronder SDR en PQ. Naarmate er bronnen worden toegevoegd, kunnen er eenvoudig meer OG-ColorBoxen worden toegevoegd om de productie aan te passen.
Partnerintegraties
Om de rijke functieset van ColorBox verder te laten gaan dan de ingebouwde web UI, biedt ColorBox een uitgebreide set tools waarmee derden hun eigen native besturing kunnen ontwikkelen. Met behulp van een RESTful API, gedefinieerd met OpenAPI, wordt het protocol intuïtief gepresenteerd, zodat zowel mensen als computers de mogelijkheden van OG-ColorBox kunnen ontdekken, ermee kunnen interageren en het kunnen begrijpen. Ter ondersteuning van ontwikkelaars zijn er verschillende door OpenAPI gegenereerde programmeertaalimplementaties meegeleverd met voorbeeldprojecten, bezoek de OG-ColorBox Support pagina.
CyanView
“Bij de productie van live-evenementen met cine-style camera's wordt schaduw vaak gecombineerd met live post-processing aanpassingen. AJA OG-ColorBox biedt een flexibele hardwareverwerkingsoplossing met nodes die zorgen voor nauwkeurige mappings als meerdere cameratypes en -merken worden geïmplementeerd, en ongekende kleurgetrouwheid voor live en postproductie HDR/SDR-workflows,” deelde David Bourgeois, CEO & Oprichter, CyanView. “CyanView RCP combineert meerdere integraties om een naadloze hardware-interface te bieden die vergelijkbaar is met een typische broadcast workflow, en geeft OG-ColorBox gebruikers meer tastbare controle over deze functies. De intuïtieve knoppen op het bedieningspaneel in combinatie met de kleurnauwkeurigheid van OG-ColorBox maken het voor de operator gemakkelijk om tijdens live shows de shading en grading aanpassingen van de camera net zo efficiënt uit te voeren als wanneer ze in de camera worden gedaan.”
SKAARHOJ
“SKAARHOJ is verheugd om AJA OG-ColorBox te integreren met onze RCP broadcast controllers en Blue Pill platform. Samen zullen deze oplossingen best practices out of the box ondersteunen en eindeloze mogelijkheden voor kleurcontrole mogelijk maken,” deelt SKAARHOJ CEO, oprichter en hoofdontwerper Kasper Skårhøj.
Pomfort
“De Livegrade-producten van Pomfort leveren uitgebreide digitale beeldverwerkingssystemen voor veeleisende producties, waarbij look management en on-set monitoring geïntegreerd worden met een breed scala aan cameraworkflows en -opstellingen”, zegt Patrick Renner, Head of Product bij Pomfort. “AJA's OG-ColorBox stelt ons in staat om 3D LUT's dynamisch aan te sturen in Livegrade, framegrabs op te halen via Frame Store en nevengegevens, waaronder metadata van camera's en lenzen, op te nemen in bronsignalen.” Pomfort Livegrade draagt officieel het ACES logo en OG-ColorBox is de perfecte partner voor een end-to-end ACES workflow.
QTAKE Video Assist
QTAKE Video Assist software stuurt ColorBox aan als een externe real-time kleurverwerker die gebruik maakt van de 33pt. 3D LUT en tot 4K/UltraHD resolutie binnen de AJA Color Pipeline (ACP) modus, om ondersteuning te bieden voor de hoogste kwaliteit externe kleurverwerkingsapparatuur die momenteel beschikbaar is in QTAKE. Deze ondersteuning wordt geboden binnen de QTAKE Video Assist-toepassing als onderdeel van de GRADE-module.
Assimileren
“AJA OG-ColorBox tilt color managed workflows naar een heel nieuw niveau en biedt geavanceerde color pipeline setups zoals we die nog niet eerder hebben gezien”, zegt Mazze Aderhold, Chief Strategic Workflow Engineer bij Assimilate. “Professionals kunnen de OG-ColorBox gebruiken om meerdere LUT's en kleurenmatrices te combineren om hun gewenste look te garanderen met een intuïtieve WebUI die het eenvoudig maakt om te bedienen. We zijn er trots op dat we de look management workflows voor live en virtuele productie blijven verbeteren met Live Looks en Live Assist ondersteuning voor OG-ColorBox.”
De Calman-displaykalibratiesoftware van Portrait Displays stuurt ColorBox aan om hoogwaardige aangepaste testpatches te genereren die nodig zijn voor professionele displaykalibratie. Daarnaast maakt het gebruik van de AJA Color Pipeline en zijn 1D en 3D LUT's om de kalibratie toe te passen.
“Portrait Displays is verheugd om Calman, 's werelds toonaangevende kalibratiesoftware, te integreren met AJA's ColorBox. Met ingebouwde patroongeneratie en de mogelijkheid om displays te optimaliseren met zowel 1D als 3D LUTs, beschikken creatieven nu over een geavanceerde toolset voor zeer nauwkeurige kalibraties van elk display via HDMI of SDI.” - Scott Anderson, CPO & EVP.
Licht Illusie
Light Illusion's ColourSpace software voor beeldschermkalibratie stuurt ColorBox aan om hoogwaardige aangepaste testpatches te genereren die nodig zijn voor professionele beeldschermkalibratie. Daarnaast maakt het gebruik van de AJA Color Pipeline en zijn 1D en 3D LUT's om de kalibratie toe te passen.
OpenGear compatibiliteit
De openGear standaard zorgt ervoor dat AJA-kaarten compatibel zijn met andere openGear producten van gecertificeerde openGear partners. Met een groeiende lijst van producten is openGear de standaard voor professionele rackframe oplossingen.
Flexibele I/O
Het modulaire achterpaneel maakt aangepaste I/O-aansluitingen per kaart mogelijk (inbegrepen bij individuele kaarten).
Faalveilig
De optionele redundante voeding biedt een secundaire voedingsbron in het geval van een primaire stroomstoring.
Ethernet toegang
Via een standaard Ethernet-aansluiting is het frame toegankelijk via de softwaretoepassing Ross DashBoard voor algemene framecommunicatie. Optionele Ethernet-toegang per kaart kan in het frame worden geïnstalleerd voor geavanceerde communicatie met compatibele openGear-kaarten.
DashBoard-software
Ross DashBoard-software biedt snelle en handige configuratie van openGear-kaarten op macOS, Windows en Linux.
