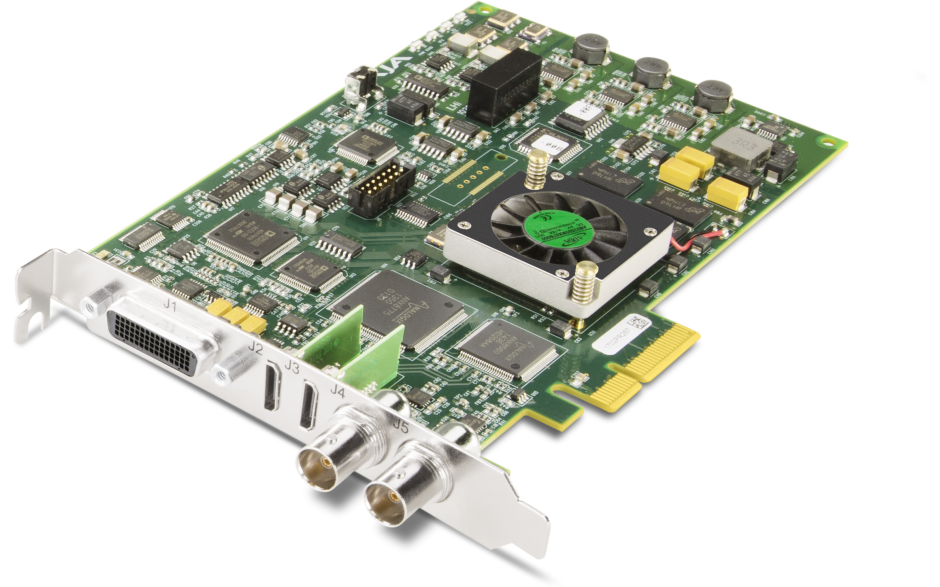

AJA KONA LHi Multi-format Analog and Digital I/O
De meest flexibele kaart voor analoge en digitale Standard en High Definition workflows.
Kenmerken
- 2K/HD/SD tot 50/60p
- 2x 3G-SDI-poorten (In, Out) met 8-kanaals ingebedde audio
- 2x HDMI 1.3-poorten (In, Out) met 8-kanaals ingebedde audio
- YCbCr 4:2:2 10-bit en HD HFR-workflows ondersteund
- Ondersteuning voor 10-bits LUT (.cube)
- Realtime up-, down- en cross-conversie voor HD en SD met ongerepte 10-bits kwaliteit
- Compatibel met toonaangevende creatieve apps
- Inclusief ondersteuning voor Apple silicium
- Ondersteunt AES en analoge audio-I/O voor Telestream Wirecast
- Meegeleverde breakoutkabel voor Ref (analoog of tri-niveau), RS-422, 2-kanaals AES/EBU, analoog composiet of S-video, of SD/HD-component
- Breid externe connectiviteit uit met KLHi-BOX breakout box
Flexibele workflows
KONA LHi biedt een grote verscheidenheid aan formaten, framesnelheden en audio-/videobronnen voor de connectiviteit die u nodig hebt. KONA LHi overbrugt de kloof tussen analoge apparaten en de nieuwste 3G-SDI en HDMI-producten om editing, monitoring en mastering van professionele videokwaliteit te bieden in een betaalbaar, krachtig, gebruiksvriendelijk product.
Apple silicium ondersteuning
AJA Desktop Software is geoptimaliseerd voor de nieuwste Apple silicium met native ondersteuning voor AJA macOS stuurprogramma's, toepassingsplug-ins, AJA Control Room, AJA Control Panel en AJA System Test.
Veelzijdige connectiviteit
De KONA LHi kan worden aangesloten op alles van een camera met HDMI tot een HD-SDI VTR en biedt een groot aantal compromisloze functies, waaronder 10-bits of 8-bits ongecomprimeerde video, 2-kanaals AES digitale audio en 8-kanaals SDI ingebedde digitale audio, analoge composiet of S-video of SD/HD component video I/O en 2-kanaals gebalanceerde analoge audio I/O.
AJA Hardware Conversie
KONA LHi biedt volledige 10-bits uitzendkwaliteit, motion-adaptieve SD naar HD up-conversie, HD naar HD cross-conversie, HD naar SD down-conversie en automatische HD/SD 12-bits analoge componentuitvoer. Omdat de conversies van KONA LHi hardwarematig zijn, zijn ze altijd beschikbaar - tijdens opname of afspelen.
Uitgangen kunnen onafhankelijk worden geconfigureerd, zodat je tegelijkertijd HD- en SD-uitvoer - of twee verschillende soorten HD: 720 of 1080 - kunt hebben via cross-conversie.
RS-422 bediening
Met een 9-pins RS-422 aansluiting, beschikbaar op de meegeleverde breakoutkabel of de optionele KLHi-BOX breakoutbox, kan KONA LHi de controle over externe apparaten overnemen voor framenauwkeurige ingest en layoffs.
Werkstroom
Met ondersteuning voor macOS, Windows en Linux biedt KONA LHi kosteneffectieve eenvoudige connectiviteit voor een reeks workflows.
HDMI integratie
KONA LHi's HDMI 1.3a ondersteuning stelt je in staat om een “deep color” monitor te voeden met glorieuze 10-bit video, waardoor video banding wordt uitgebannen en je gradiënten en rijke kleurenpalet behouden blijven. Inkomende HDMI-signalen kunnen ook worden doorgegeven aan de SDI-uitgang van de KONA LHi voor gebruik in meer professionele omgevingen.
Breid uw connectiviteit uit met KLHi-Box
Met de optionele KHLi-Box breakoutbox kun je KONA LHi eenvoudig integreren in rack-omgevingen voor snelle toegang tot alle video- en audio-aansluitingen. Extra connectiviteit omvat BNC digitale AES/EBU connectoren en RCA audio monitoring aansluitingen.
AJA DataCalc
AJA DataCalc is een mobiele OS-applicatie voor iOS, iPadOS en Android, die twee modi biedt voor opslag- en tijdberekeningen op basis van raster, framerate en codec-keuzes.
DataCalc - Bereken je opslagbehoeften voordat je een opname maakt.
TimeCalc - Bereken de looptijd van materialen die je kunt vastleggen per opslaggrootte.
Deel de resultaten rechtstreeks vanuit de toepassing met je team.
Compatibiliteit toepassingen
AJA Desktop-producten bieden ongeëvenaarde workflowcompatibiliteit met een reeks softwaretoepassingen voor productie, post, levering en meer. Klik hier voor informatie over compatibiliteit.
- (2K) 2048x1080p 23.98, 24, 25
- (2K) 2048x1080PsF 23.98, 24
- (HD) 1080i 50, 59.94, 60
- (HD) 1080PsF 23.98, 24
- (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- 720p 23.98
- 525i 23.98
- 3G-SDI, SMPTE 425
- YCbCr 4:2:2 10-bit
- 1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
- 270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-bit, 8-bit
- HDMI v1.3
- 30-bits/pixel, RGB or YUV, 2.25 Gbps
- SD, HD, 1080p 50/60 (1x mini-HDMI)
- 3G-SDI, SMPTE 425
- YCbCr 4:2:2 10-bit
- 1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-bit
- 270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-bit, 8-bit
- HDMI v1.3
- 30-bits/pixel, RGB or YUV, 2.25 Gbps
- SD, HD, 1080p 50/60 (1x mini-HDMI)
- Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
- NTSC, NTSCJ, PAL
- Component (3x BNC)
- HD: YPbPr, RGB
- SD: YPbPr, RGB (component mode)
- SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
- 12-bit A/D, 8x oversampling
- +/- .2 dB to 5.0 MHz Y Frequency Response
- +/- .2 dB to 1 MHz C Frequency Response
- .5% 2T pulse response
- <1% Diff Phase
- <1% Diff Gain
- <1 ns Y/C delay inequity
- Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
- NTSC, NTSCJ, PAL
- Component (3x BNC)
- HD: YPbPr, RGB
- SD: YPbPr, RGB (component mode)
- SMPTE/EBU N10, Betacam 525 line, Betacam 525J, RGB
- 12-bit D/A, 8x oversampling
- +/- .2 dB to 5.0 MHz Y frequency response
- +/- .2 dB to 1 MHz C frequency response
- .5% 2T pulse response
- <1% Diff Phase
- <1% Diff Gain
- <1 ns Y/C delay inequity
- 8-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
- 2-channel, 16 and 24-bit AES/EBU audio, 48 kHz sample rate, synchronous or nonsynchronous, internal sample rate conversion (via 1x XLR on breakout cable or optional KLHi-Box)
- 2-channel, 16 and 24-bit A/D analog audio, 48 kHz sample rate, balanced (via 2x XLR on DB-25 breakout cable or optional KLHi-Box)
- +24 dBu full scale digital
- +/- 0.2 dB 20 Hz to 20 kHz frequency response
- 8-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous
- 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
- 2-channel, 16 and 24-bit AES/EBU audio, 48 kHz sample rate, synchronous or nonsynchronous, internal sample rate conversion (via 1x XLR on breakout cable or optional KLHi-Box)
- 2-channel, 16 and 24-bit D/A analog audio, 48 kHz sample rate, balanced (via 2x XLR on DB-25 breakout cable or optional KLHi-Box)
- +24 dBu full scale digital (0 dBFS)
- +/- 0.2 dB 20 Hz to 20 kHz frequency response
- 2-channel unbalanced output (via 2x RCA jacks on optional KLHi-Box)
- Hardware 10-bit
- Anamorphic: fullscreen
- Pillarbox 4:3: results in a 4:3 image in center of screen with black sidebars
- Zoom 14:9: results in a 4:3 image zoomed slightly to fill a 14:9 image with black side bars
- Zoom Letterbox: results in image zoomed to fill fullscreen
- Zoom Wide: results in a combination of zoom and horizontal stretch to fill a 16:9 screen; this setting can introduce a small aspect ratio change
- Hardware 10-bit
- Anamorphic: fullscreen
- Letterbox: image is reduced with black top and bottom added to image area with the aspect ratio preserved
- Crop: image is cropped to fit new screen size
- Hardware 10-bit
- 1080i to 720p
- 720p to 1080i
- 720p to 1080PsF
- Letterbox: This transforms SD anamorphic material to a letterboxed image
- H Crop: Will produce a horizontally stretched effect on the image; transforms anamorphic SD to full frame
- SD Pillarbox: Will produce an image in the center of the screen with black borders on the left and right sides and an anamorphized image in the center
- V Crop: Will transform SD letterbox material to an anamorphic image
- Analog Color Black (1V) or Composite Sync (2 or 4V)
- Looping
- 75 ohm on optional KLHi-Box, terminated on supplied breakout cable
- 4-lane PCIe 1.0
- RS-422, Sony 9-pin protocol (via DB-25 breakout cable or optional KLHi-Box)
- 9-pin D-connector pinout is as follows:
- 0.75" x 8.25" x 5.0" (19.05 x 209.55 x 127.00 mm)
- 0.7 lb (0.4 kg)
- 13W typical, 15W maximum
- Safe Operating Temperature: 0 to 40 C (32 to 104 F)
- Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
- Operating Relative Humidity: 10-90% noncondensing
- Operating Altitude: <3,000 meters (<10,000 feet)
Video Formats
Software Dependent Formats
Note: These formats are dependent on specific software functionality and are not normal over the wire formats.
Video Input Digital
Video Output Digital
Video Input Analog
Video Output Analog
Audio Input Digital
Audio Input Analog
Audio Output Digital
Audio Output Analog
Up-Conversion
Down-Conversion
Cross-Conversion
SD to SD Aspect Ratio Conversion
Reference Input
Electrical Interface
Machine Control
1 | GND |
2 | RX- |
3 | TX+ |
4 | GND |
5 | No Connection |
6 | GND |
7 | RX+ |
8 | TX- |
9 | GND |
Shell | GND |
