AJA FS1-X Universal Frame Synchronizer/Converter

FS1-X is de volgende evolutie in framesynchronisatie en -conversie. Door voort te bouwen op het beste van FS1 en ondersteuning voor 1080p toe te voegen met behoud van ondersteuning voor analoog, bent u klaar voor wat er eerder kwam en wat er nog komt. Binnen zijn compacte 1RU chassis integreert de FS1-X een verbazingwekkend scala aan video- en audioverbindingen en verwerking, inclusief 56- en 64-kanaals MADI audio over coax of glasvezel.

Kenmerken

• HD/SD-framesynchronisator en -formaatomvormer
• 2x 3G-SDI-ingangen
• 2x Fiber 3G-SDI-ingangen (optioneel)
• HD-component YPbPr, SMPTE-274 (3x BNC) ingang
  HDMI I/O
• 2x 3G-SDI uitgangen
• 2x Fiber 3G-SDI Uitgangen (optioneel)
• HD-component YPbPr, SMPTE-274 (3x BNC) uitgang
• Composiet SD Analoog I/O
• 64-kanaals MADI Vezel en 64-kanaals MADI Coax I/O
• 8-kanaals gebalanceerde analoge I/O, DB-25F 25-pins voedingsconnector (Tascam-pin-out)
• 16-kanaals AES/EBU I/O (BNC), DB-25F 25-pens connector

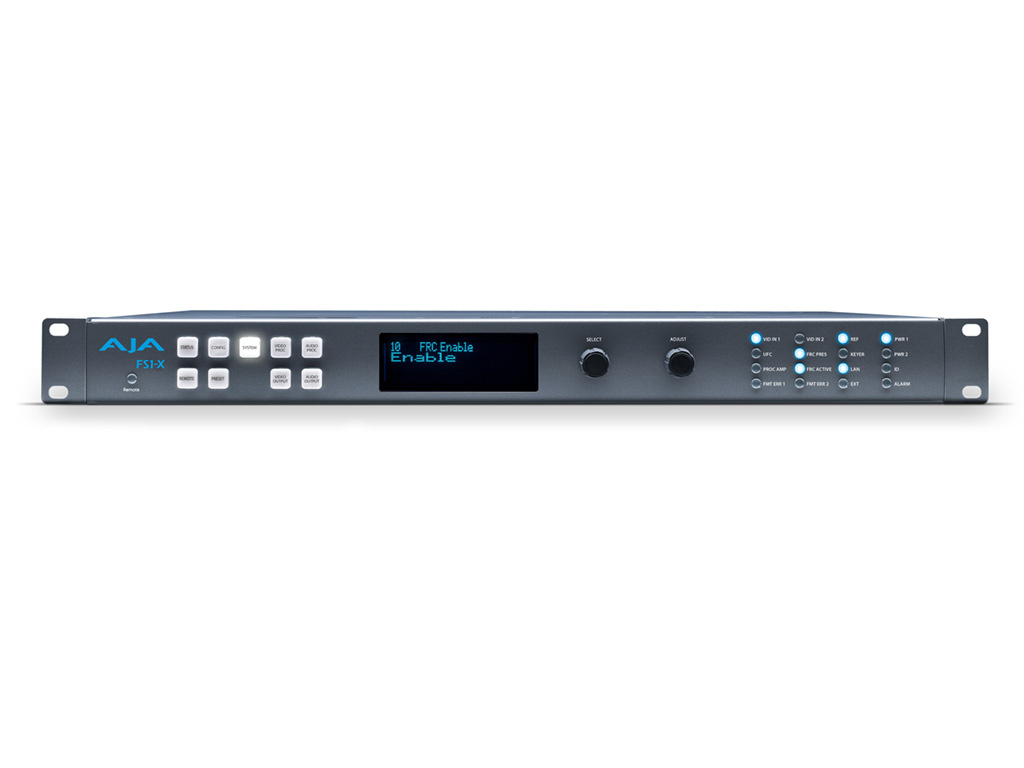

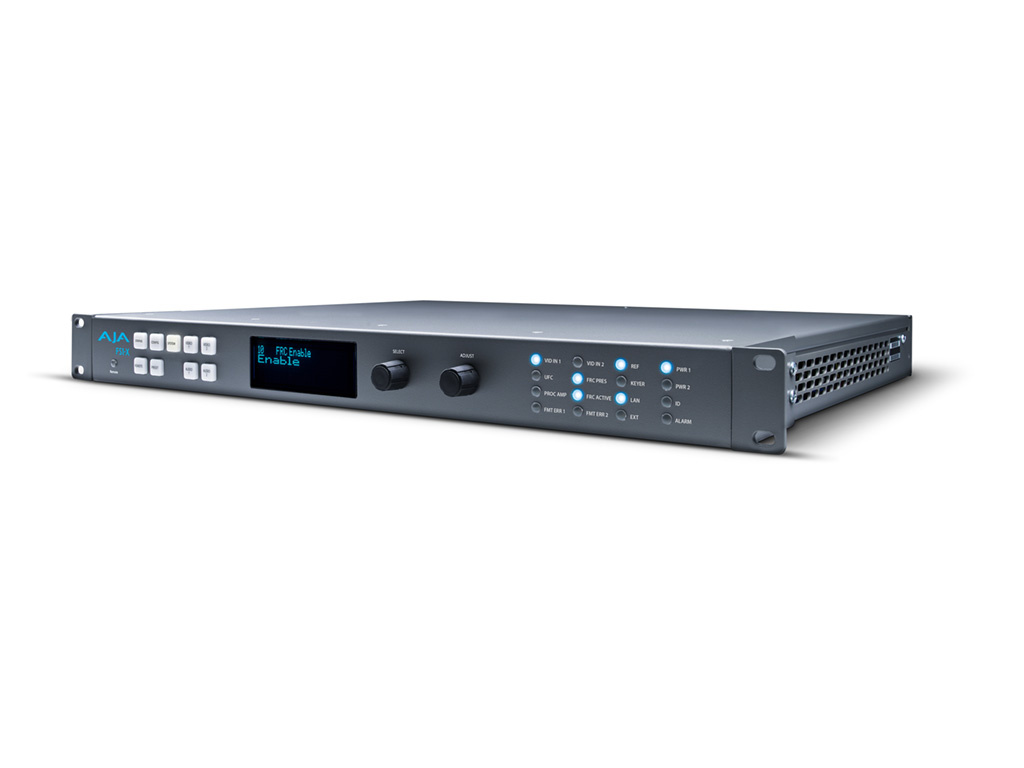

• Bedieningselementen op het voorpaneel
• Gebruiksvriendelijke web UI, configureren en bedienen vanaf standaard webbrowsers

Ongelooflijke mogelijkheden
Het op elkaar afstemmen en synchroniseren van verschillende video- en audioformaten is een cruciaal onderdeel van elke uitzending, mobiele of postproductieomgeving. Binnen zijn compacte 1RU chassis integreert de FS1-X een verbluffende reeks video- en audioverbindingen en -verwerking. Met zijn flexibele architectuur werkt de FS1-X gelijktijdig met een reeks videoconnectiviteit van analoog tot 3G-SDI 10-bit video van uitzendkwaliteit en bevat embedded audio, AES, MADI en analoge audio.

Door gebruik te maken van AJA's opmerkelijke conversiealgoritmes ondersteunt de FS1-X up-, down- en cross-conversie tussen SD- en HD-signalen voor een uitvoer van de hoogst mogelijke kwaliteit.

Enorme audioflexibiliteit
Door de groei van 5.1- en 7.1-audio is het aantal audiokanalen dat in een productie moet worden beheerd toegenomen. De MADI-standaard biedt een handige manier om enorme aantallen audiokanalen via een enkele kabel te transporteren, waardoor de bekabelingseisen voor omroepen, mobiele vrachtwagens en productie worden vereenvoudigd.

De FS1-X ondersteunt zowel glasvezel als coax 64-kanaals MADI in- en uitgang. Een interne 224 x 224 audiomatrix zorgt voor volledige routing van MADI en alle audio afkomstig van SDI, fiber, AES en analoge bronnen voor een ongelooflijke hoeveelheid audioverwerkingsmogelijkheden in één enkele box.

Conversie van hoge kwaliteit
AJA's hardwareconversietechnologie garandeert de hoogste beeldkwaliteit voor je producties.

De belangrijkste conversiefuncties zijn:

• SD/HD up-, down-conversie
• SD/SD aspectratio-conversie
• HD/HD cross-conversie (720p/1080i)
• Up-, down-, cross-conversie met zowel de invoer als geconverteerde formaten op
• SD/HD SDI-uitgangen (beide gesynchroniseerd)
• HD cross-conversie met gelijktijdige down-converteerde SDI-uitgang
• Automatische detectie en verwijdering van omgekeerde Telecine
• Conversie van gesloten ondertiteling (CEA-608/CEA-708-normen)
• AFD-conversie of pass-through (door gebruiker te selecteren)

Sidebar Keying
De FS1-X heeft een unieke keyerconfiguratie, waardoor binnenkomende signalen op krachtige manieren gecombineerd kunnen worden. Een veelgebruikt voorbeeld is sidebar keying, waarbij inkomende video wordt geconverteerd van SD naar HD, maar in plaats van de beeldverhouding van 4:3 uit te rekken om in een 16:9 frame te passen, wordt een tweede signaal gebruikt om de zijkanten van het 16:9 frame te vullen. Hierdoor kan kanaalidentificatie of ander beeldmateriaal in dat gebied worden geplaatst in plaats van zwarte balken aan beide zijden. De robuuste AFD-functies van FS1-X zorgen ervoor dat de beeldverhouding van het uitgaande signaal correct wordt geïdentificeerd voor downstream apparaten.

Automatisering
Veel functies op de FS1-X kunnen worden geactiveerd door externe GPI's, zoals het bevriezen van een ingang of het schakelen tussen presets, waardoor ze eenvoudig kunnen worden geïntegreerd in bestaande systemen.

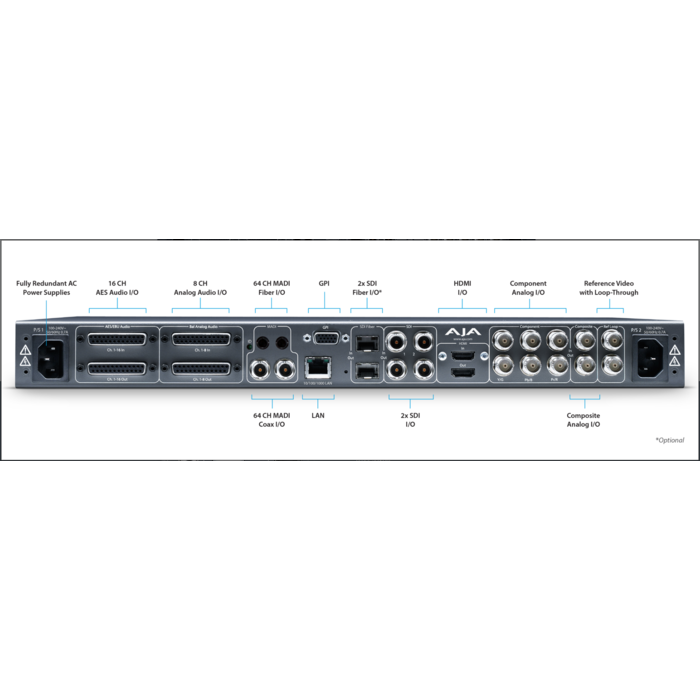

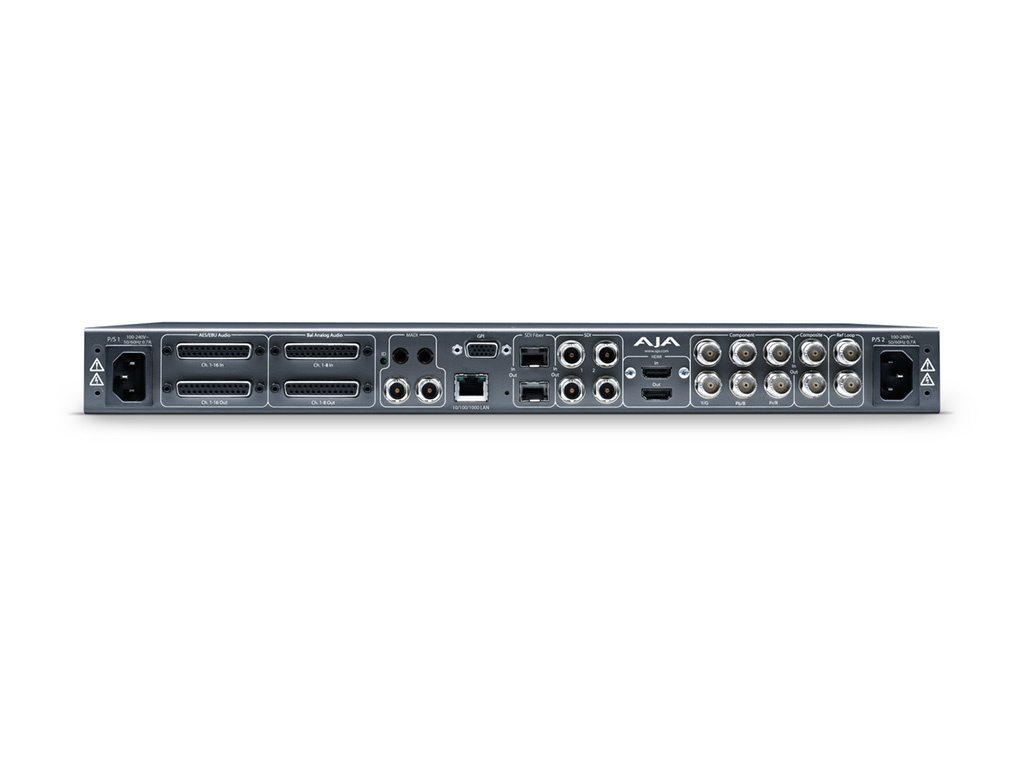

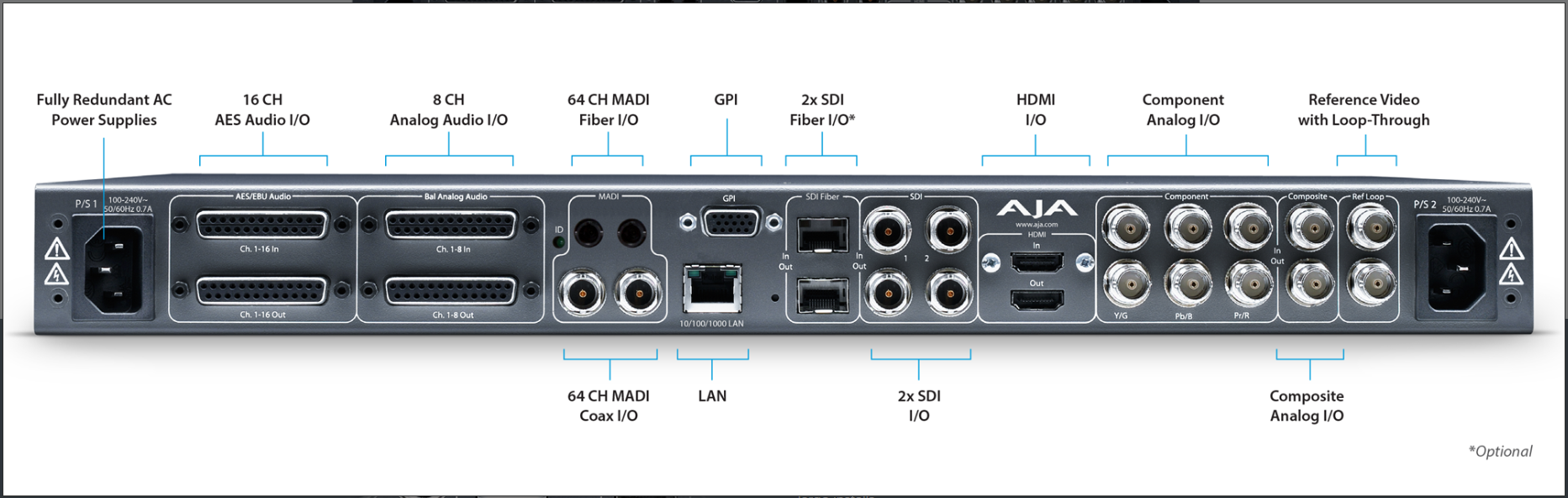

Uitgebreide connectiviteit
De FS1-X is uitgerust met uitgebreide I/O voor het converteren tussen de meest uiteenlopende analoge en digitale signalen. Perfect voor gebruik in alle broadcast- en postproductieomgevingen, met 3G-SDI in- en uitgangen, HDMI, uitgebreide meerkanaals audioaansluitingen die de nieuwste standaarden ondersteunen en I/O voor analoge videoapparatuur, inclusief HD- en SD-component.

Configuratie en bediening op afstand
FS-units zijn geschikt voor netwerken en ondersteunen SNMP-bewaking en webgebaseerde afstandsbediening. Units kunnen worden aangesloten op elk Ethernet netwerk via de ingebouwde 10/100/1000 Ethernet poort, waardoor controle en configuratie van meerdere FS units mogelijk is vanaf elke webbrowser op een aangesloten computer. Configuraties kunnen worden opgeslagen en toegepast op meerdere units, wat zorgt voor consistentie en snelle configuratie bij grote installaties.

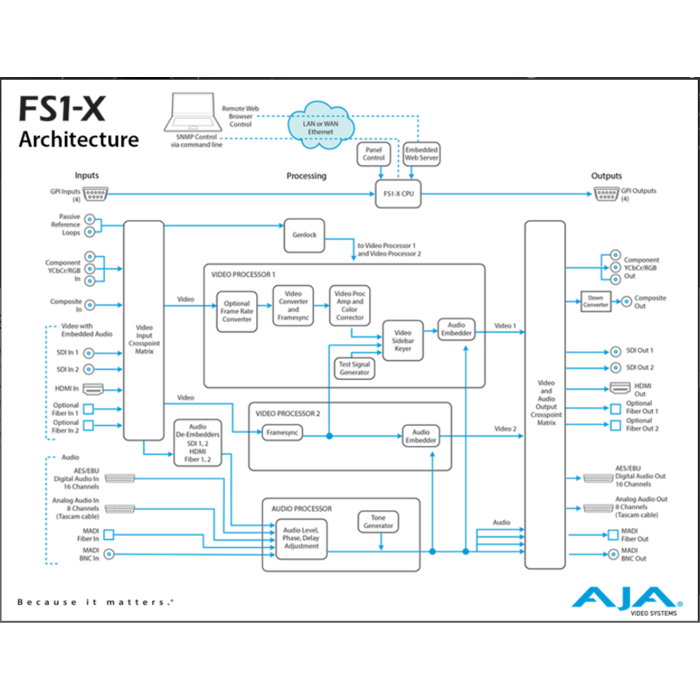

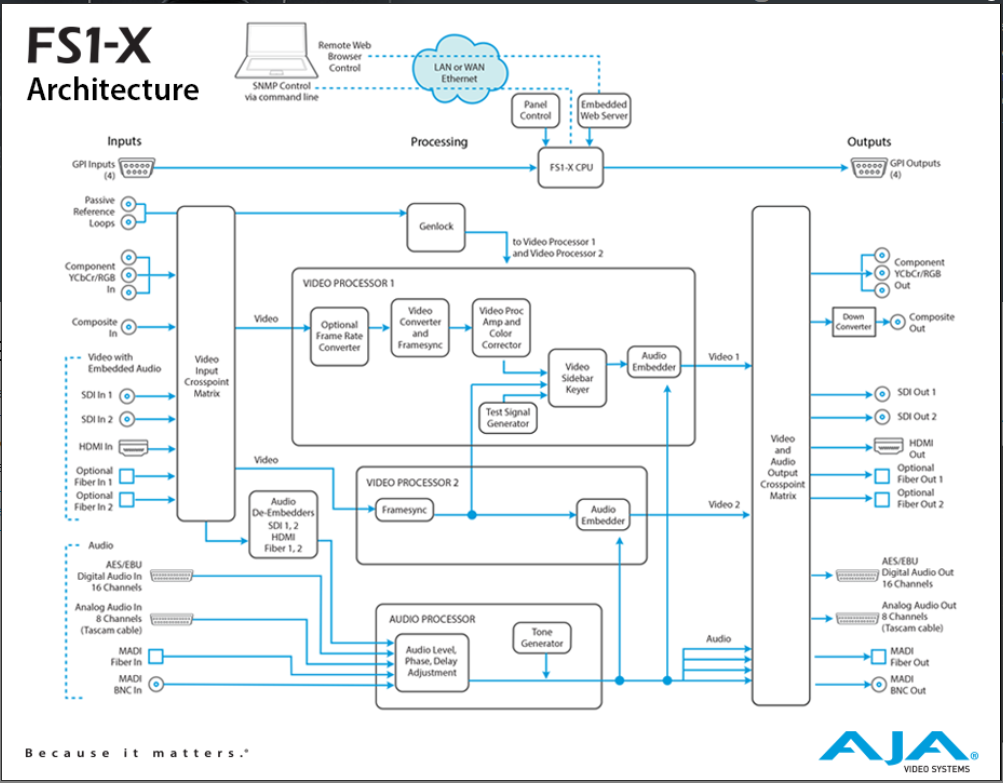

Architectuur
FS1-X is ontworpen om de flexibiliteit te maximaliseren en tegelijkertijd een betrouwbare oplossing te bieden die voldoet aan de eisen van broadcast engineering. Dubbele, redundante voedingen zorgen ervoor dat de FS1-X online blijft, zelfs als de voeding uitvalt.
