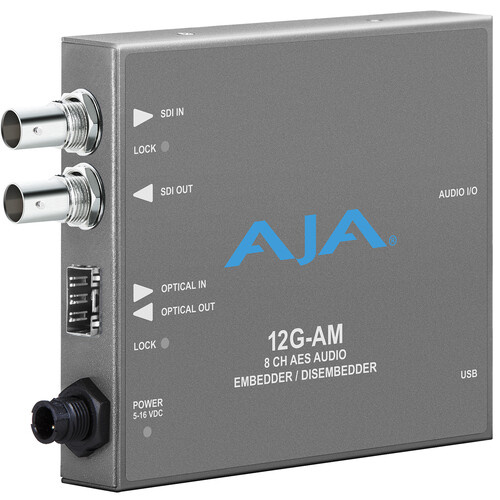

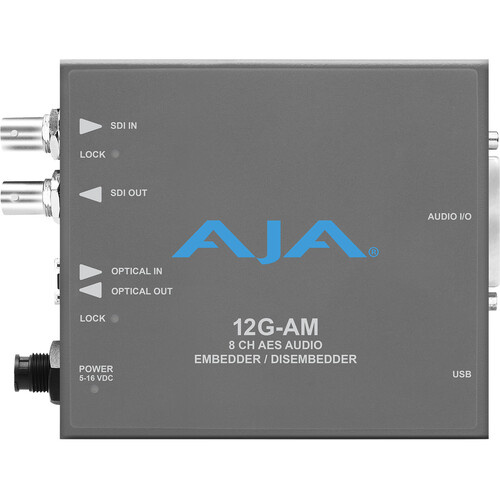

De 12G-AM is een 8-kanaals AES audio embedder/disembedder Mini-Converter met ondersteuning voor 12G-SDI in- en uitvoer tot 4K/UltraHD. Vezelmodellen bieden single-link glasvezel I/O met LC- en ST-opties.
AES Audio disembedding is altijd functioneel en biedt vier AES-uitgangen. Audio-inkapseling is door de gebruiker selecteerbaar, per kanaalpaar, om ofwel 12G-SDI ingangsaudio door te geven of om AES-ingangsaudio van de breakoutkabel in te sluiten.
De 12G-AM detecteert en configureert automatisch de ingangsvideostandaard.
Kenmerken
- 12G-SDI 8-kanaals AES Embedder/Disembedder
- 12G-SDI in- en uitgang tot 4K/UltraHD
- 8-kanaals gebalanceerde AES audio Embedder/Disembedder met LC en ST fiber modelopties. (Zie onderstaande modellen).
- AES audio Disembedding is altijd functioneel met vier AES uitgangen
- AES audio Embedding is door de gebruiker te selecteren op basis van een kanaalpaar, om ofwel 12G-SDI ingangsaudio door te geven of AES ingangsaudio in te sluiten.
- Selecteerbare AES-audioniveaus
- Detecteert en configureert automatisch de ingangsvideostandaard
- Dankzij de 1.5G-SDI interne signaalgenerator kan het embedderpad functioneren zonder dat er een bron op de SDI-ingang hoeft te worden aangesloten.
- Kleine vormfactor maakt een grote verscheidenheid aan installatielocaties mogelijk
- Meegeleverde XLR breakoutkabel biedt 8 kanalen In en 8 kanalen Out over acht XLR-connectoren
- USB-connectiviteit via AJA Mini-Config software
- Configuratie met DIP-schakelaars
- 5-16 VDC voeding

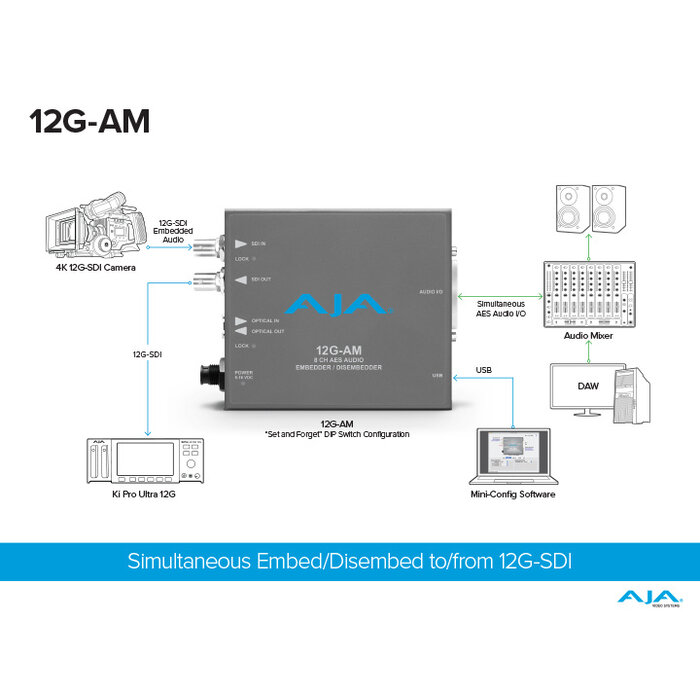

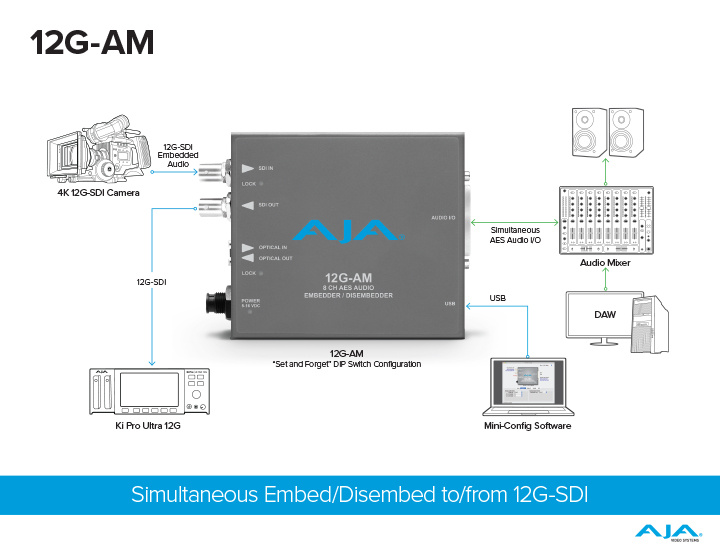

12G-AM workflow
De 12G-AM in dit workflow diagram ontvangt 4K video en embedded audio via 12G-SDI. Tegelijkertijd disembedding de 12G-AM AES audio naar de AES I/O voor mixing.
De uitvoer van de mixer wordt vervolgens ingesloten in de SDI-stroom die wordt uitgevoerd via de 12G-SDI poort van de 12G-AM. Deze 12G-SDI uitvoer wordt rechtstreeks naar een Ki Pro Ultra 12G gevoerd om de originele 4K video op te nemen met de nieuw ingesloten, gemixte audio.
